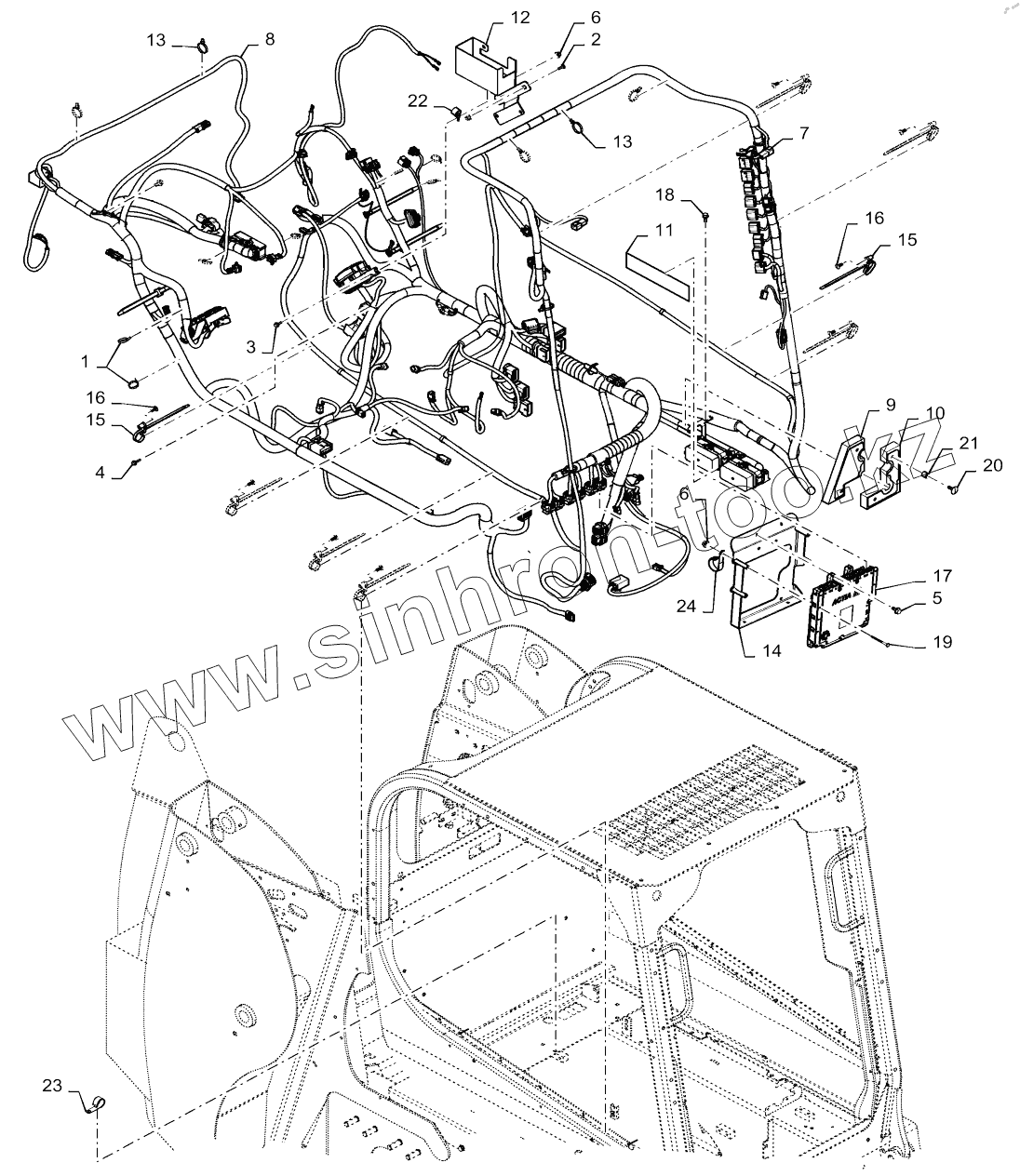

Каталог запасных частей к технике: CASE IH TR270. MAIN ELECTRICAL, E-H CONTROLS, OPEN CAB

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
15
15
16
16
17
17
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 263117 STRAP
2 9706703 CARRIAGE BOLT, Short NK, M6 x 20, Cl8.8, Full Thd
3 9804255 BOLT, Hex Flg, M6 x 16, 8.8
4 9804256 SCREW
5 9804257 FLANGE BOLT, Hex Flg, M6 x 25, 8.8
6 9804276 NUT, M6 x 1, Flg, Cl 8
7 47385476 WIRE HARNESS Cab EH
8 47523493 WIRE HARNESS Chassis EH
9 47535366 SEAL Seal Assy
10 47535368 SEAL Seal Assy
11 47544626 DECAL Fuse Box Layout
12 47570127 BRACKET Engine Relay Bracket
13 87668737 STRAP, Fir Tree Assembly
14 84332287 BRACKET, ECM Black
15 84420746 STRAP, Tie (Not Shown)
16 84420768 FASTENER, Push-in Fastener (Not Shown)
17 84529539 ELECTRONIC CONTROL UNIT, UCM SSL
17 84529539R REMAN-ELECTRONIC CONTROL UNIT Reman For New P/N 84529539
17 84529539C CORE-ELECTRONIC CONTROL UNIT Return Number
18 86511841 BOLT
19 86512442 BOLT, Carriage 8.8 P M6 X 80
20 86620930 FASTENER
21 87035448 SPACER
22 87037780 CLAMP J, 11/16" Insul, 5/16" Bolt
23 87313351 CLIP, J, 25.4mm
24 87313355 CLAMP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
