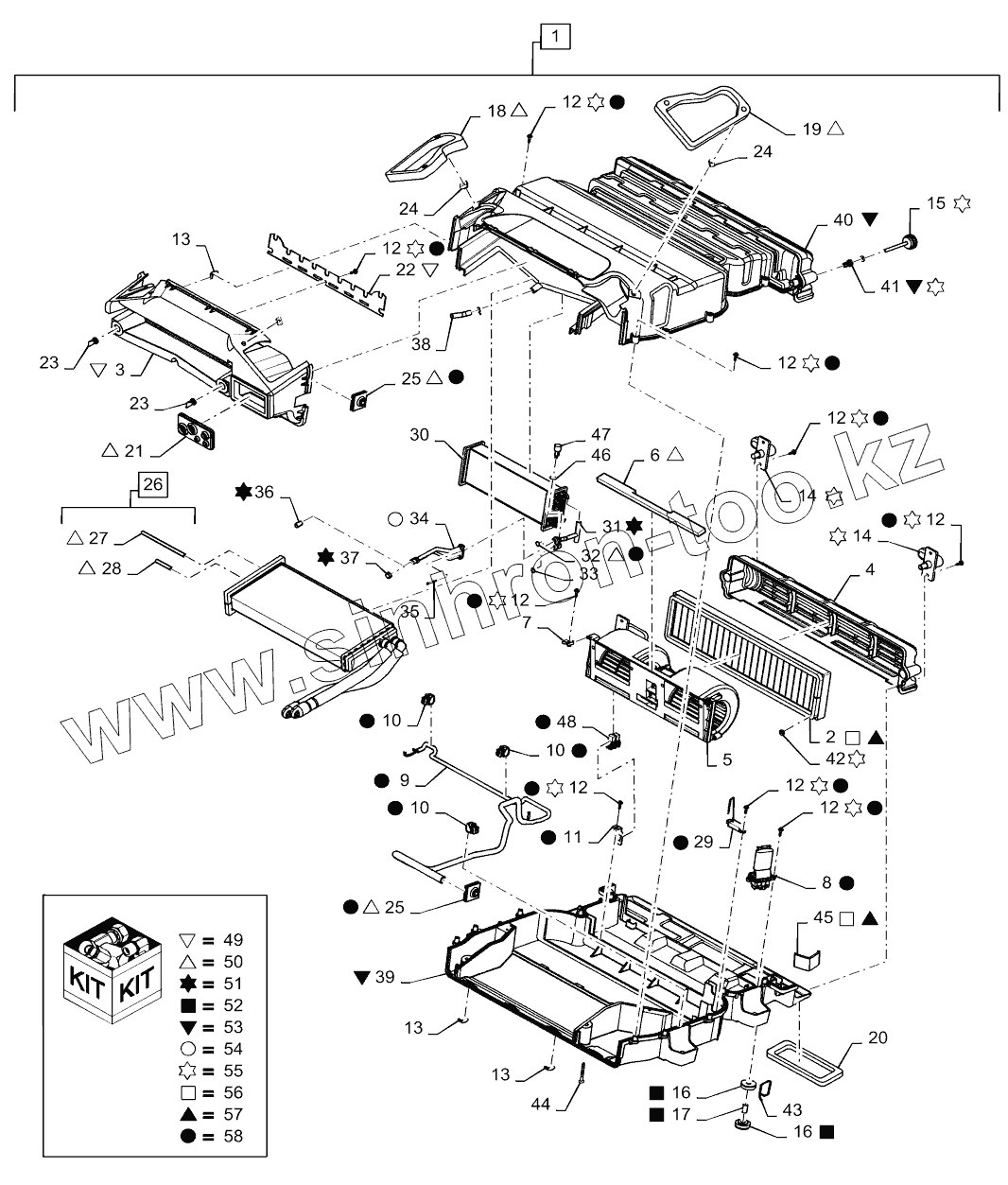

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 84267544 | UNIT HEATER, w/AC, Cab | |
| 2 | 84376814 | CAB FILTER, Air Filter, Cab | |
| 2 | 84376815 | CAB FILTER, Air, Charcoal, Service, Not Shown | |
| 3 | 84381035 | BOX, Bottom | |
| 4 | 84380586 | CASE, Filter | |
| 5 | 84380587 | ELECTRIC MOTOR, Blower | |
| 6 | 84380588 | GASKET, Blower | |
| 7 | 84380589 | CABLE CLIP, Spring, Blower | |
| 8 | 84380590 | RESISTOR | |
| 9 | 47456096 | WIRE HARNESS A/C | |
| 10 | 84380593 | CABLE CLIP, Harness | |
| 11 | 84380594 | BRACKET, Relay | |
| 12 | 84380596 | SCREW, 4 X 16 | |
| 13 | 84380597 | CASE, Cup, Condensate | |
| 14 | 84380598 | LATCH HOOK, Filter, Closing | |
| 15 | 84380599 | KNOB, Closing | |
| 16 | 5192101 | BLOCK, Anti-vibration | |
| 17 | 84380601 | SPACER, Washer, Silent, Block | |
| 18 | 84380602 | GASKET, Left, Air Outlet | |
| 19 | 84380603 | GASKET, Right, Air Outlet | |
| 20 | 84380604 | GASKET, Air Inlet | |
| 21 | 84380608 | GASKET, Hose Interface | |
| 22 | 84380609 | PLATE, Plate, Water Condensate | |
| 23 | 84380610 | VALVE, Water Condensate | |
| 24 | 84380611 | CLIP, Spring, M6 for Ducts | |
| 25 | 84380612 | GASKET, Harness | |
| 26 | 47456099 | HEATER Incl 27 - 28 | |
| 27 | 84380614 | GASKET, Heater Core | |
| 28 | 84380615 | GASKET, Heater, Lateral | |
| 29 | 84380616 | THERMOSTAT, Electronic | |
| 30 | 47456100 | EVAPORATOR Assy | |
| 31 | 84380618 | EVAPORATOR, Pipe, Inlet/Outlet Freon (Not Shown) | |
| 32 | 84380619 | GASKET, Evaporator Core (Not Shown) | |
| 33 | 84380620 | GASKET, Evaporator Lateral (Not Shown) | |
| 34 | 84380621 | VALVE, Expansion (Not Shown) | |
| 35 | 84380622 | SCREW, M6 X 55, For Expansion Valve (Not Shown) | |
| 36 | 84380623 | CAP, Freon Inlet Cover, 5/8-18 (Not Shown) | |
| 37 | 84380624 | CAP, Freon Outlet Cover, 7/8-14 (Not Shown) | |
| 38 | 84380625 | HOSE, Tube, Condensate | |
| 39 | 84381032 | BOX, Lower | |
| 40 | 84381034 | BOX, Upper | |
| 41 | 47511332 | THREADED INSERT M6 x 76mm | |
| 42 | 47511333 | RUBBER WASHER | |
| 43 | 47511327 | CLIP Wire, Safety Block | |
| 44 | 47511330 | SCREW Screw, 4 X 20mm | |
| 45 | 47511331 | GASKET Filter 38 X 16in | |
| 46 | 9825770 | O-RING | |
| 47 | 47511326 | PRESSURE CONTROL VALVE Low, Used with Heater A/C Assembly 84267544 | |
| 47 | 84419250 | PRESSURE SWITCH Low, Used with Heater A/C Assembly 47636556 | |
| 48 | 87604032 | RELAY 12V, 30A | |
| 49 | 47635222 | KIT Bottom Box, Incl 3, 22 | |
| 50 | 47635221 | GASKET KIT Gasket, Incl 6, 18, 19, 21, 25, 27, 28, 32 | |
| 51 | 47635220 | KIT Evap Tubes Service Parts, Incl 31, 36, 37 | |
| 52 | 47635213 | KIT Mount, Incl 16, 17, | |
| 53 | 47635219 | KIT Box, Incl 39 - 41 | |
| 54 | 47635217 | KIT Expansion Valve, Incl 34 | |
| 55 | 47635216 | KIT Knob, Incl 12, 14, 15, 41, 42 | |
| 56 | 47635215 | FILTER ASSY Charcoal Filter, Incl 2, 45 | |
| 57 | 47635214 | KIT Std Filter, Incl 2, 45 | |
| 58 | 47635212 | KIT HVAC Harness, Incl 8 - 12, 25, 29, 32, 48 |
