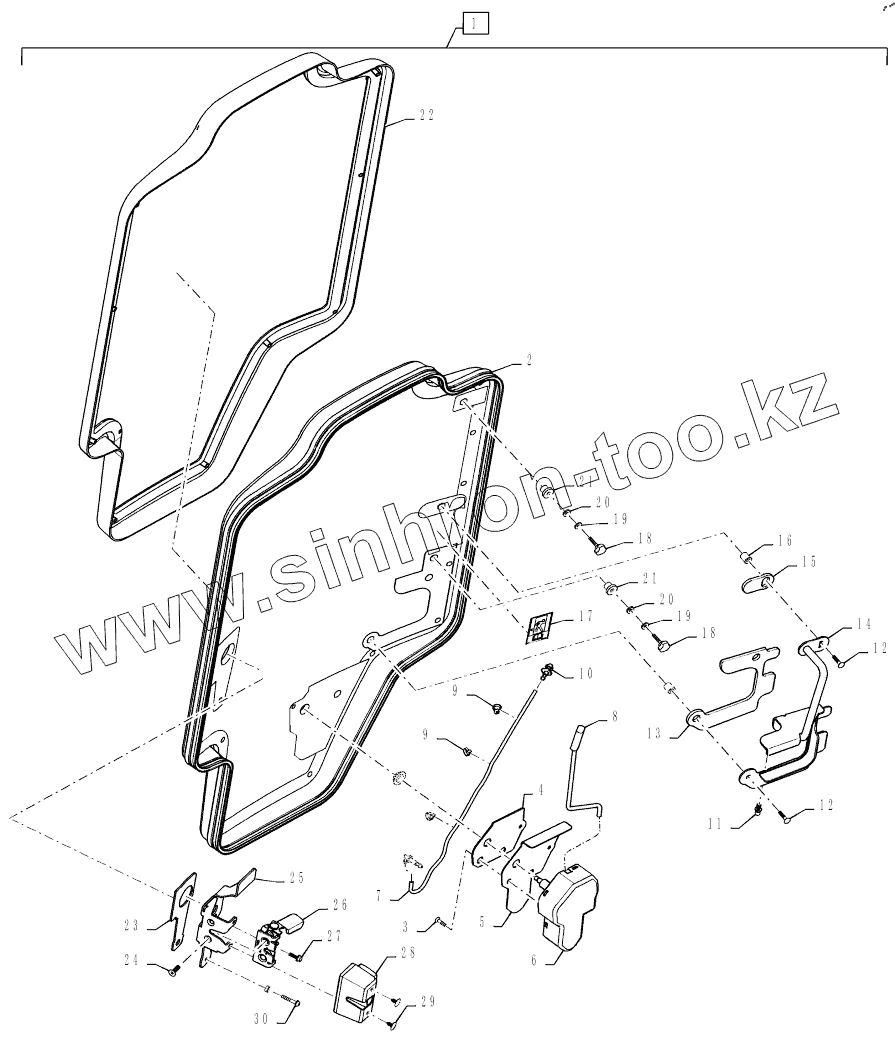

Каталог запасных частей к технике: CASE IH TR270. DEMO DOOR ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 47405927 DOOR Assembly, Front Demo
2 47405929 DOOR Polycarbonate
3 87698790 HEX SOC SCREW
4 47405950 GASKET Wiper Mount Bracket
5 47405961 MOUNT Wiper Motor
6 84300094 WIPER MOTOR, Cover
7 84475655 HOSE WASHER Bulk, Cut To Length Of 70"
8 47405931 WIPER MOTOR Wiper
9 L11541 CABLE TIE
10 87658798 FITTING Hose Barb
11 87581669 STUD, Ball
12 86512441 CARRIAGE BOLT, Short NK, M6 x 30, Cl8.8, Full Thd
13 47405944 GASKET Handle
14 47405960 DOOR HANDLE
15 84344562 RUBBER SEAL, Grab Handle
16 84325006 SPACER 7.90mm ID x 15.90mm OD x 18.70mm, Nylon
17 84367244 DECAL, Emergency Exit
18 44911647 KNOB, M6
19 12647621 WASHER
20 84385500 RUBBER WASHER, 16 X 6.5 X 3
21 84485208 SPACER Window
22 84391276 DOOR SEAL, Bulb
23 84293054 SEAL, Door Latch
24 14442131 SCREW, M8 X 25
25 84345554 BRACKET, Latch
26 84293079 LATCH, Door
27 9804256 SCREW
28 84345556 COVER, Latch
29 87712706 FASTENER, Push-in Fastener
30 84359102 SCREW, M6 X 35
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
