Каталог запасных частей к технике: CASE IH Case-570T. 90.150.AB(01) - HVAC CAB

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

3

3

3

3

3

3

4

4

4

5

6

7

7

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

20

21

21

21

21

22

22

22

22

23

24

24

25

25

25

25

26

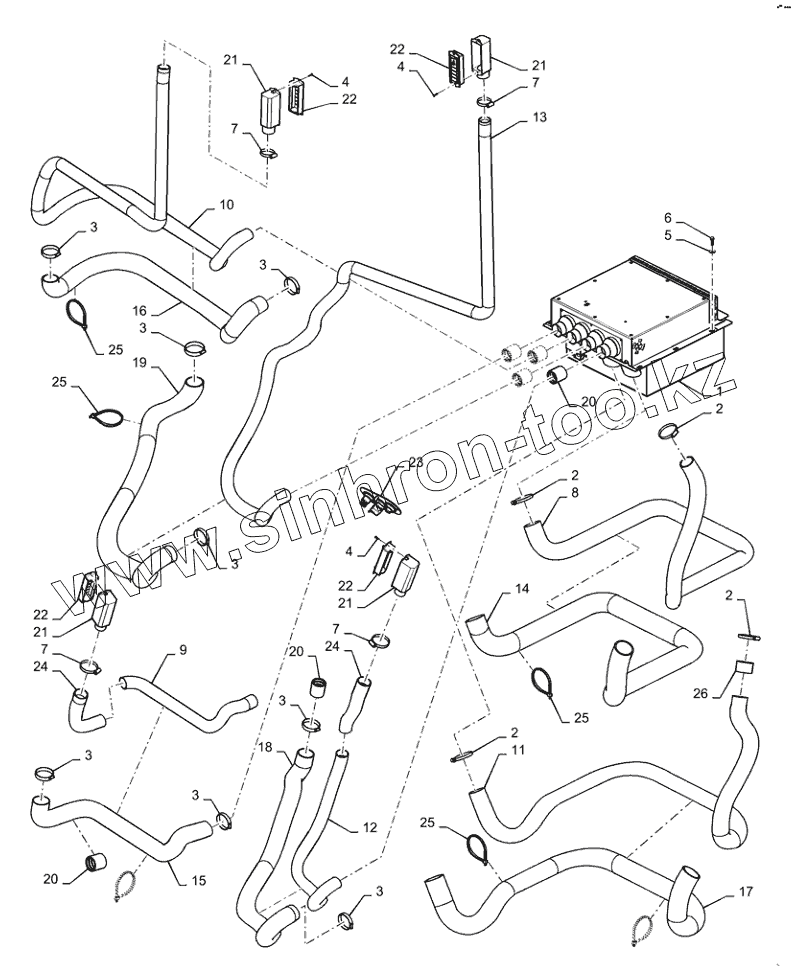

Позиция на иллюстрации	Заводской номер детали		Название детали
1	47658462		KIT
2	13000990		COLLAR
3	13000890		HOSE CLAMP
4	47716156		SCREW
5	11193974		BELLEVILLE WASHER
6	16043624		BOLT
7	13000790		CLAMP
8	47658497		TUBE
9	47658500		TUBE
10	47658512		TUBE
11	47658519		TUBE
12	47658524		TUBE
13	47658533		TUBE
14	47658544		TUBE
15	47658549		TUBE
16	47658555		TUBE
17	47658559		TUBE
18	47658563		TUBE
19	47658564		TUBE
20	85819452		HOSE
21	47649322		AIR DUCT
22	85819454		DIFFUSER
23	87314741		CONTROL
24	47608310		TUBE
25	L18331		CABLE TIE
26	47721653		SLEEVE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
