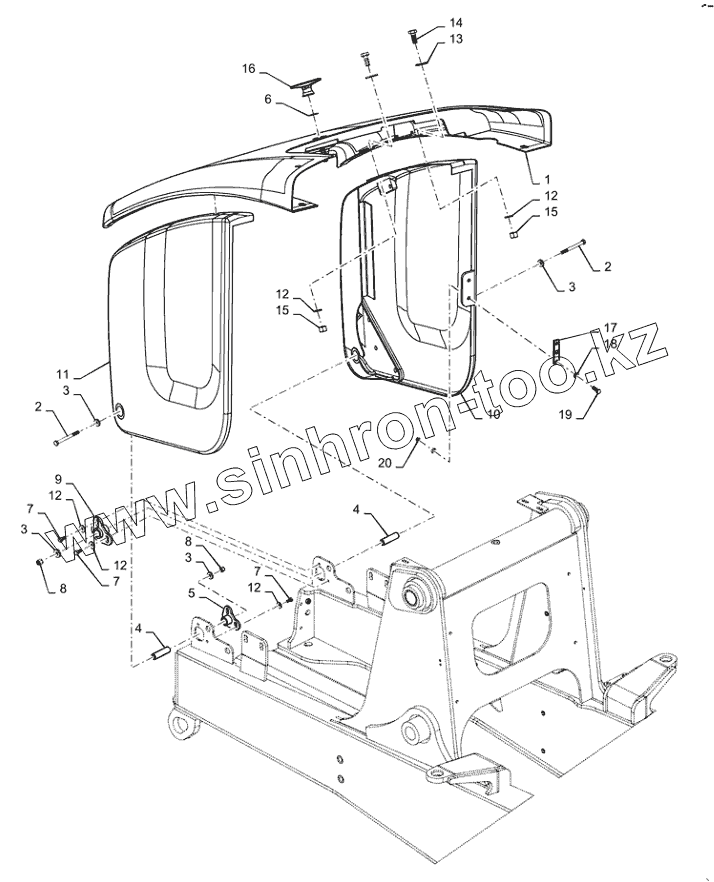

Каталог запасных частей к технике: CASE IH Case-570T. 90.100.AU(01) - TILT HOOD

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
3
4
5
6
7
7
7
8
8
9
10
11
12
12
12
12
12
13
14
15
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 47648415 HOOD
2 9847703 BOLT
3 V002200/00013 WASHER
4 299249A1 TUBE
5 85828029 SUPPORT
6 895-11010 WASHER
7 43138 BOLT
8 832-10412 NUT
9 85828030 SUPPORT
10 84515138 PANEL
11 84515136 PANEL
12 895-11010 WASHER
13 13578621 WASHER
14 43139 BOLT
15 832-10410 NUT
16 175599A1 LATCH
17 47655188 PLATE
18 895-11008 WASHER
19 43127 BOLT
20 825-1408 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
