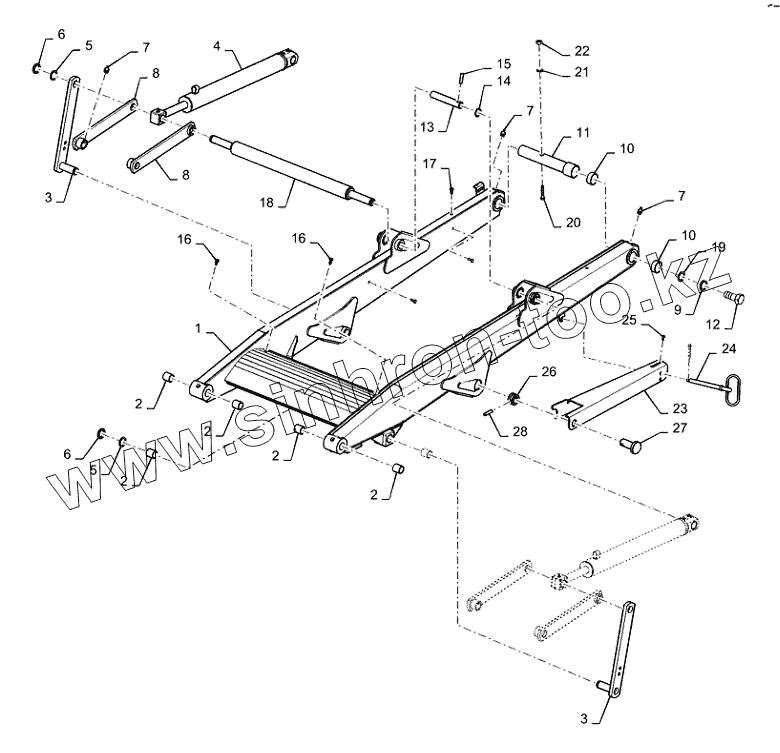

Каталог запасных частей к технике: CASE IH Case-570T. 35.701.CB(01) - LOADER ARM ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

3

5

5

6

6

7

7

7

8

8

9

10

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	47598990		LOADER ARM
2	81901809		BUSHING
3	47598991		LINK
5	81900328		WASHER
6	81902463		RING
7	BU4580001		LUBE NIPPLE
8	85801057		LINK
9	85700130		WASHER
10	81901896		BUSHING
11	BU2720146		PIN
12	11383634		BOLT
13	47558944		PIN
14	85802992		RING
15	85802993		PIN
16	47546625		INSERT
17	85805135		THREADED INSERT
18	47648190		SPACER
19	BU3460046		WASHER
20	9847703		BOLT
21	895-11012		WASHER
22	832-10412		NUT
23	BU8990066		STRUT
24	86507337		HITCH PIN
25	85802403		PLUG
26	85802992		RING
27	47546633		PIN
28	85802993		PIN
