Каталог запасных частей к технике: CASE IH Case-430. HYDRAULICS - LIFT

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

25

26

26

27

28

29

29

30

30

31

32

33

34

35

36

37

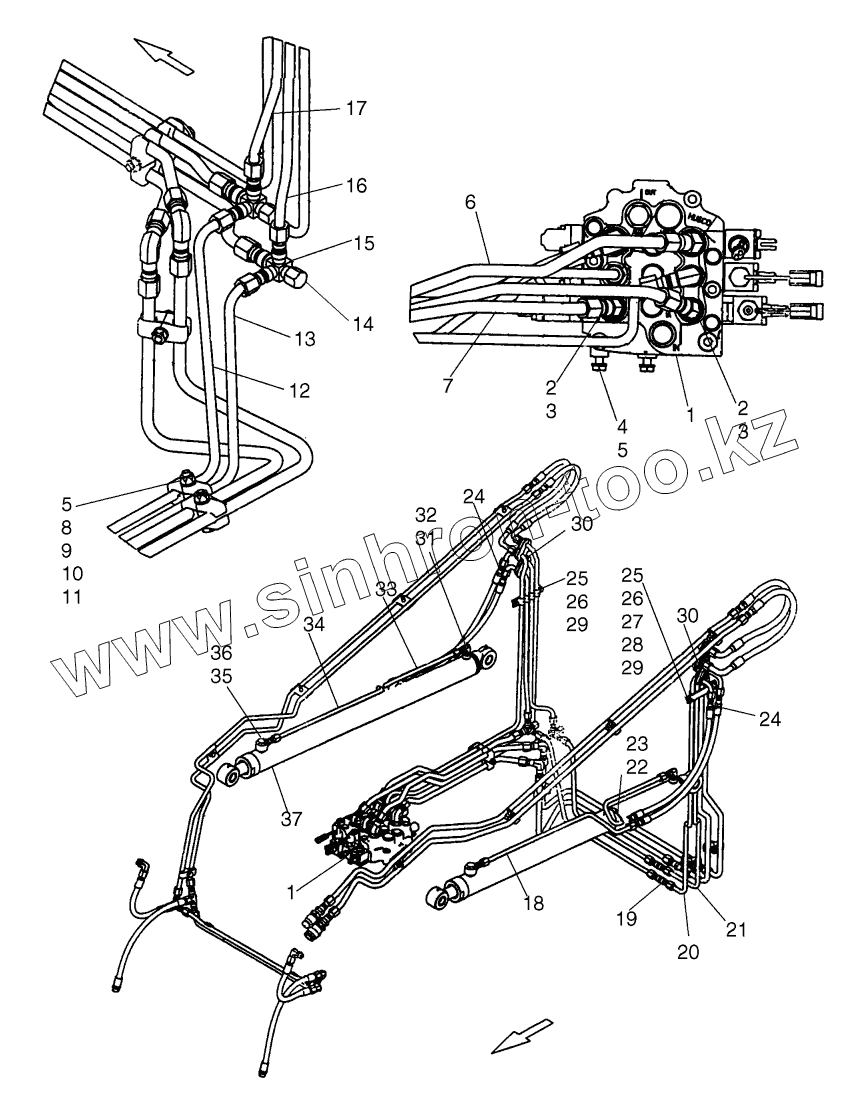

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87446760		VALVE
2	330345		ELBOW
3	167269		O-RING
4	43138		BOLT
5	140017		WASHER
6	87445748		TUBE
7	87445749		TUBE
8	120069		BOLT
9	86512554		NUT
10	D120679		CLAMP
11	D120614		CLAMP
12	87421672		TUBE
13	87405143		TUBE
14	262159		COVER
15	87404825		TEE
16	87405139		TUBE
17	87405141		TUBE
18	406344A1		TUBE
19	128822		CONNECTOR
20	87405137		TUBE
21	87405135		TUBE
22	R24703		SUPPORT
23	86625033		CLAMP
24	390211A1		HOSE ASSY
25	406940A1		BAR
26	406941A1		BAR
27	86624184		WASHER
28	281-54816		SCREW
29	281-54810		SCREW
30	376523A2		SUPPORT
31	128830		ELBOW
32	128825		O-RING
33	396243A2		TUBE ASSY
34	406342A1		TUBE ASSY
35	128818		CONNECTOR
36	128825		O-RING
37	87438190		CYLINDER ASSY

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
