Каталог запасных частей к технике: CASE IH Case-430. COUPLER, HYDRAULIC (ITALIAN)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
5
5
5
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23

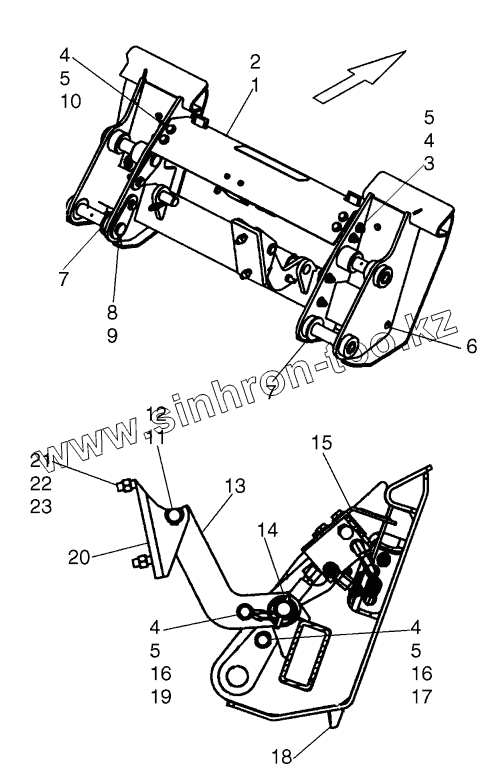

Позиция на иллюстрации Заводской номер детали Название детали
1 409782A1 PLATE
2 409783A1 BRACKET
3 9706704 BOLT
4 86512554 NUT
5 86625253 WASHER
6 87414 NIPPLE
7 86512837 WASHER
8 394582A2 PIN
9 80710 NIPPLE
10 43139 BOLT
11 D71829 CIRCLIP
12 D138889 PIN
13 398194A1 LINK
14 A30338 PIN
15 D55216 PAD
16 120112 BOLT
17 660200R1 SPACER
18 87423807 PLATE
19 L78786 RETAINER
20 398196A1 BRACKET
21 814-12045 SCREW
22 86625255 WASHER
23 832-41412 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
