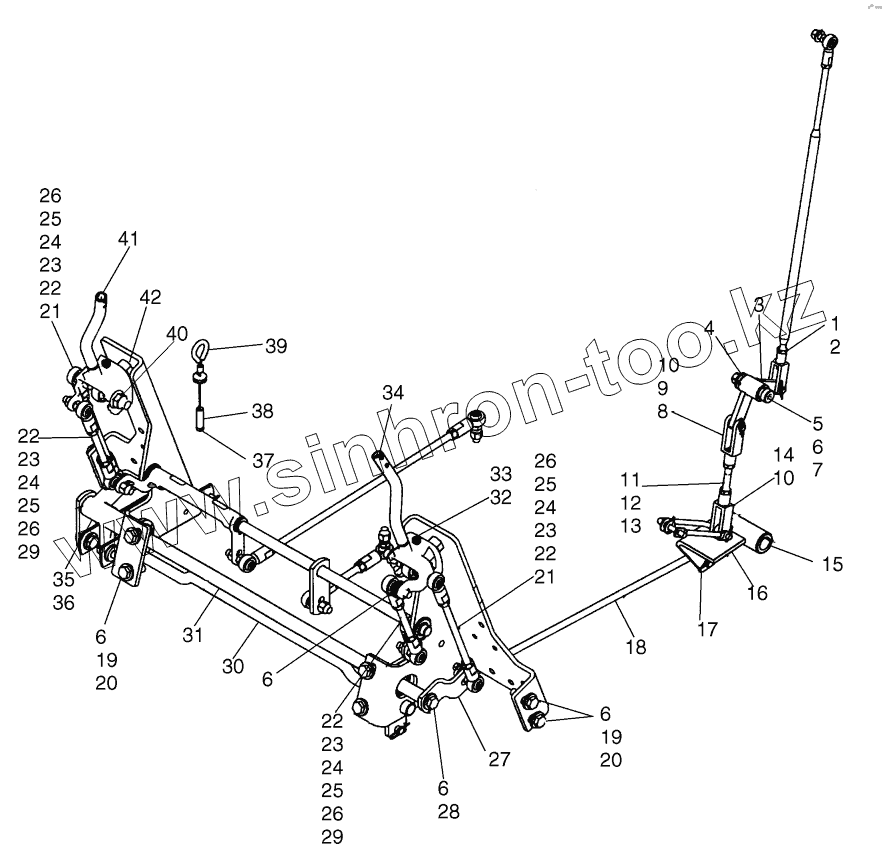

Каталог запасных частей к технике: CASE IH Case-430. CONTROLS - LOADER AND GROUND DRIVE
1
2
3
4
5
6
6
6
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
22
22
23
23
23
23
24
24
24
24
25
25
25
25
26
26
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 427-5094 | PIN | |
| 2 | 213-725 | CLEVIS | |
| 3 | 367689A1 | PIVOT ASSY | |
| 4 | 368972A1 | BEARING | |
| 5 | 121-438 | SCREW | |
| 6 | 896-15010 | WASHER | |
| 7 | 87034524 | NUT | |
| 8 | 410055A1 | CLEVIS | |
| 9 | 427-5112 | PIN | |
| 10 | 417860A1 | RING | |
| 11 | 410056A2 | ROD | |
| 12 | 86585245 | NUT | |
| 13 | 129-289 | NUT | |
| 14 | 410054A1 | CLEVIS | |
| 15 | 367669A1 | BEARING | |
| 16 | 87019716 | CRANK | |
| 17 | 417861A1 | RING | |
| 18 | 87461327 | ROD | |
| 19 | 9706704 | BOLT | |
| 20 | 411345A1 | NUT | |
| 21 | 180682A1 | STEM | |
| 22 | 80855 | NUT | |
| 23 | 230425A1 | BALL JOINT | |
| 24 | 86509310 | NUT | |
| 25 | 230426A1 | BALL JOINT | |
| 26 | 87030547 | NUT | |
| 27 | 377410A2 | LEVER | |
| 28 | 43138 | BOLT | |
| 29 | 249367A2 | PIN | |
| 30 | 87019720 | SHAFT ASSY | |
| 31 | 385784A2 | ROD ASSY | |
| 32 | 86500688 | NUT | |
| 33 | 405103A1 | SCREW | |
| 34 | 87427106 | LEVER ASSY | |
| 35 | 385783A3 | CRANK | |
| 36 | 409845A1 | BEARING | |
| 37 | 87825 | NUT | |
| 38 | 87432135 | CABLE | |
| 39 | 87036285 | GROMMET | |
| 40 | 87033645 | NUT | |
| 41 | 87427103 | LEVER ASSY | |
| 42 | 443241A1 | BEARING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
