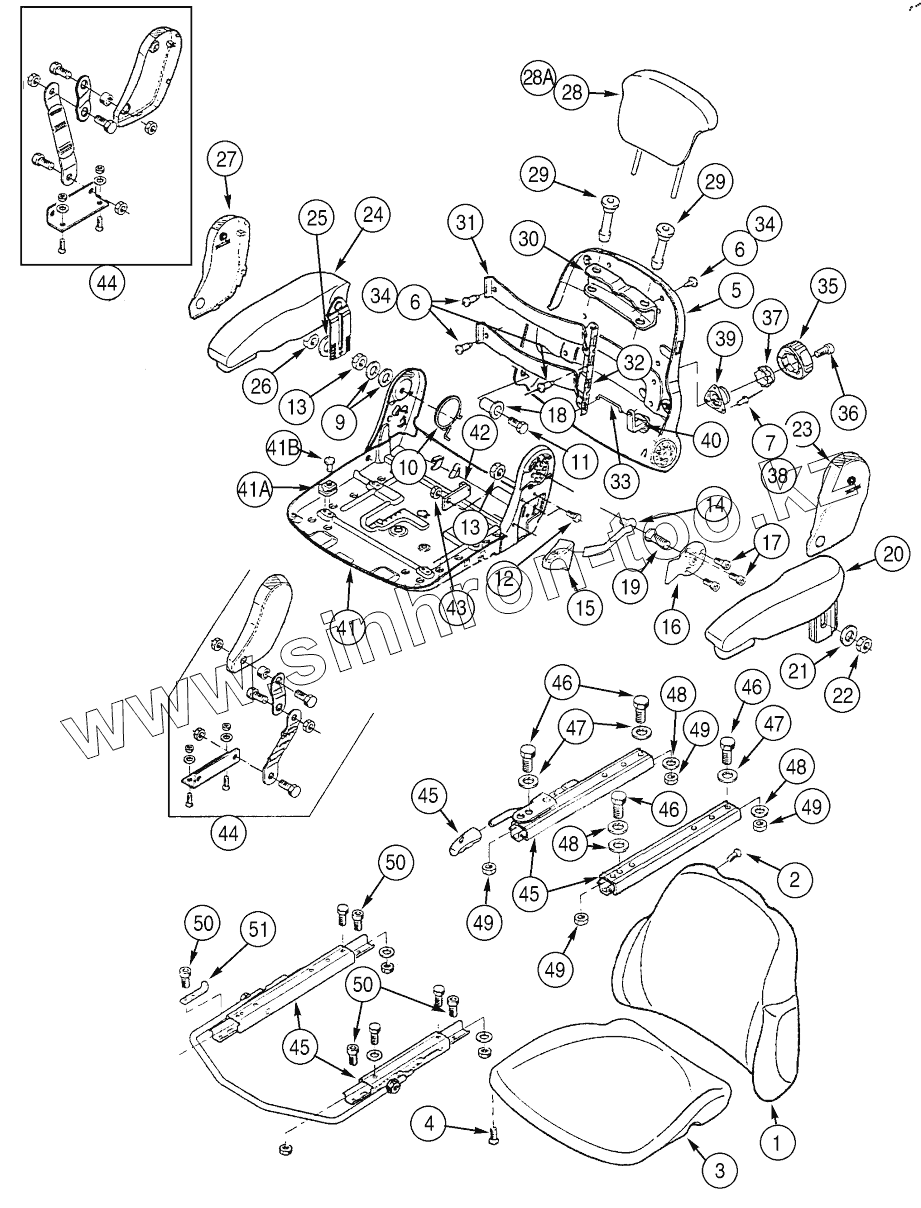

Каталог запасных частей к технике: CASE IH 921F. SEAT ASSY, MECHANICAL SUSPENSION - VINYL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
34
35
36
37
38
39
40
41
41A
41B
42
43
44
44
45
45
45
46
46
46
47
47
48
48
48
49
49
49
49
50
50
50
51
Позиция на иллюстрации Заводской номер детали Название детали
REF REF INSTRUCTION
399261A1 399261A1 DRIVER SEAT
1 406877A1 CUSHION
2 345726A1 SCREW
3 406878A1 CUSHION
4 345726A1 SCREW
345764A1 345764A1 BACKREST
5 NSS NOT SERVICED SEPARATELY
6 345731A1 SCREW
7 345771A1 RIVET
345778A1 345778A1 REPAIR KIT
9 934058R1 WASHER
10 345743A1 SPRING
11 345748A1 SCREW
12 864-8016 SCREW
13 60-4845T1 NUT
14 345749A1 LEVER
15 345752A1 HANDLE
16 345753A1 PLATE
17 345754A1 SCREW
18 345774A1 BUSHING
19 345776A1 SCREW
20 398151A1 ARMREST
21 345729A1 WASHER
22 832-10408 NUT
23 345741A1 COVER
24 398152A1 ARMREST
25 345729A1 WASHER
26 832-10408 NUT
27 345756A1 COVER
28 346303A1 SEAT HEADREST
29 345765A1 FERRULE
30 345766A1 RETAINER
345767A1 345767A1 SUPPORT
31 345732A1 PLATE
32 345733A1 PLATE
33 345730A1 ROD
34 345731A1 SCREW
35 345769A1 HANDLE
36 345768A1 SCREW
37 345770A1 PAWL
38 345771A1 RIVET
39 345772A1 SUPPORT
40 345773A1 LEVER
41 345747A1 FRAME
41A 345737A1 GUIDE
41B 345777A1 RIVET
42 345786A1 STOP
43 832-10408 NUT
44 345785A1 KIT
45 345783A1 RAIL ASSY
46 16043224 BOLT
47 345729A1 WASHER
48 934058R1 WASHER
49 345728A1 NUT
50 864-8025 SCREW
51 346103A1 SUPPORT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
