Каталог запасных частей к технике: CASE IH 921F. LOAD TILT ASSEMBLY 821F

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

11

12

13

13

14

14

15

15

15

16

17

18

19

20

20

21

21

22

22

23

23

24

24

25

25

26

26

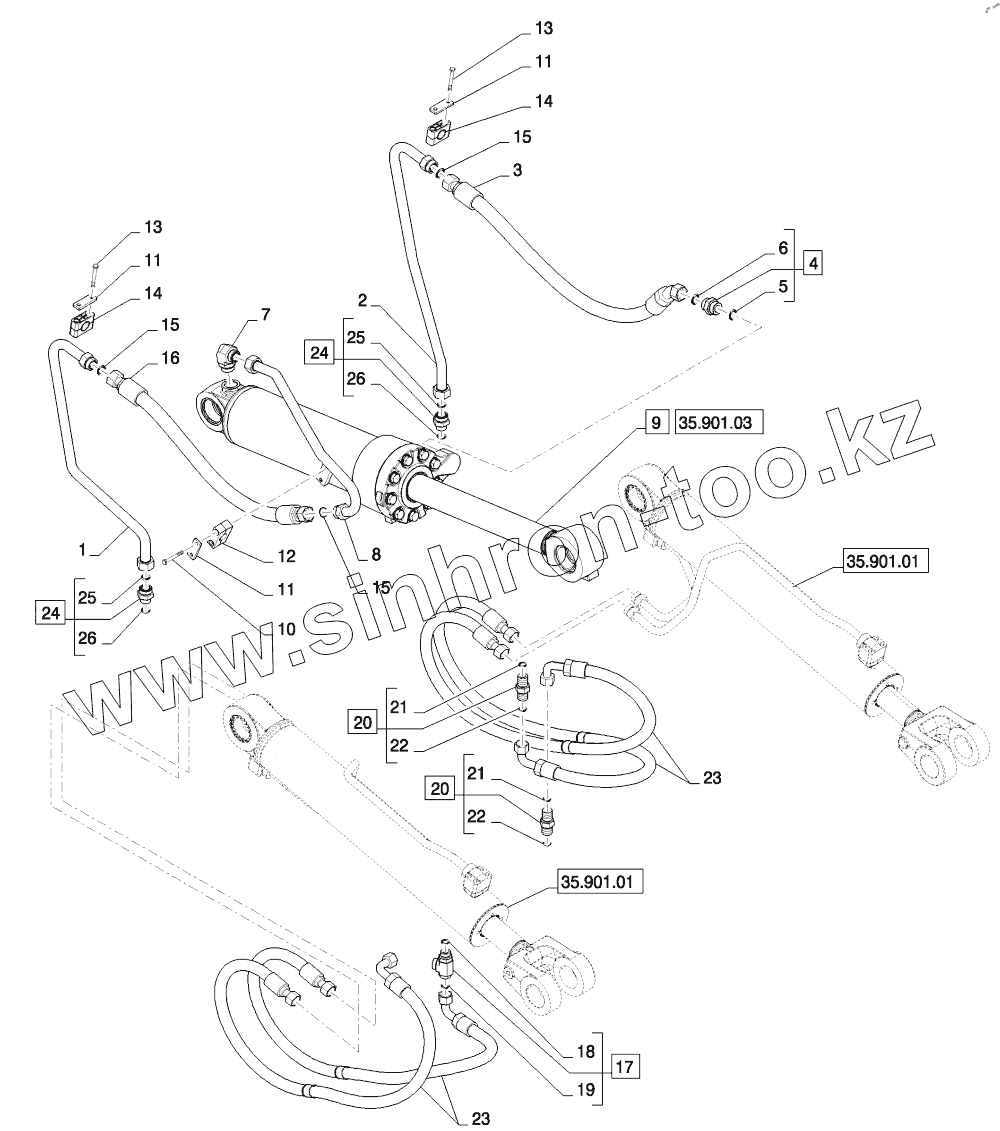

Позиция на иллюстрации	Заводской номер детали		Название детали
1	84234415		HYD. TUBE
2	84234421		HYD. TUBE
3	84234425		HOSE ASSY
4	84164190		HYD CONNECTOR
5	86598105		O-RING
6	9824051		O-RING
7	700-309		ELBOW
8	84234419		HYD. TUBE
9	87337179		CYLINDER ASSY
10	827-10080		BOLT
11	8500858		PLATE
12	87452747		BLOCK
13	827-10090		BOLT
14	84240210		BLOCK
15	238-6025		O-RING
16	84234418		HOSE ASSY
17	84164192		HYD CONNECTOR
18	86598104		O-RING
19	9824050		O-RING
20	84164179		HYD CONNECTOR
21	86598104		O-RING
22	9824050		O-RING
23	87331345		HOSE ASSY
24	84164188		HYD CONNECTOR
25	86598104		O-RING
26	9824051		O-RING
