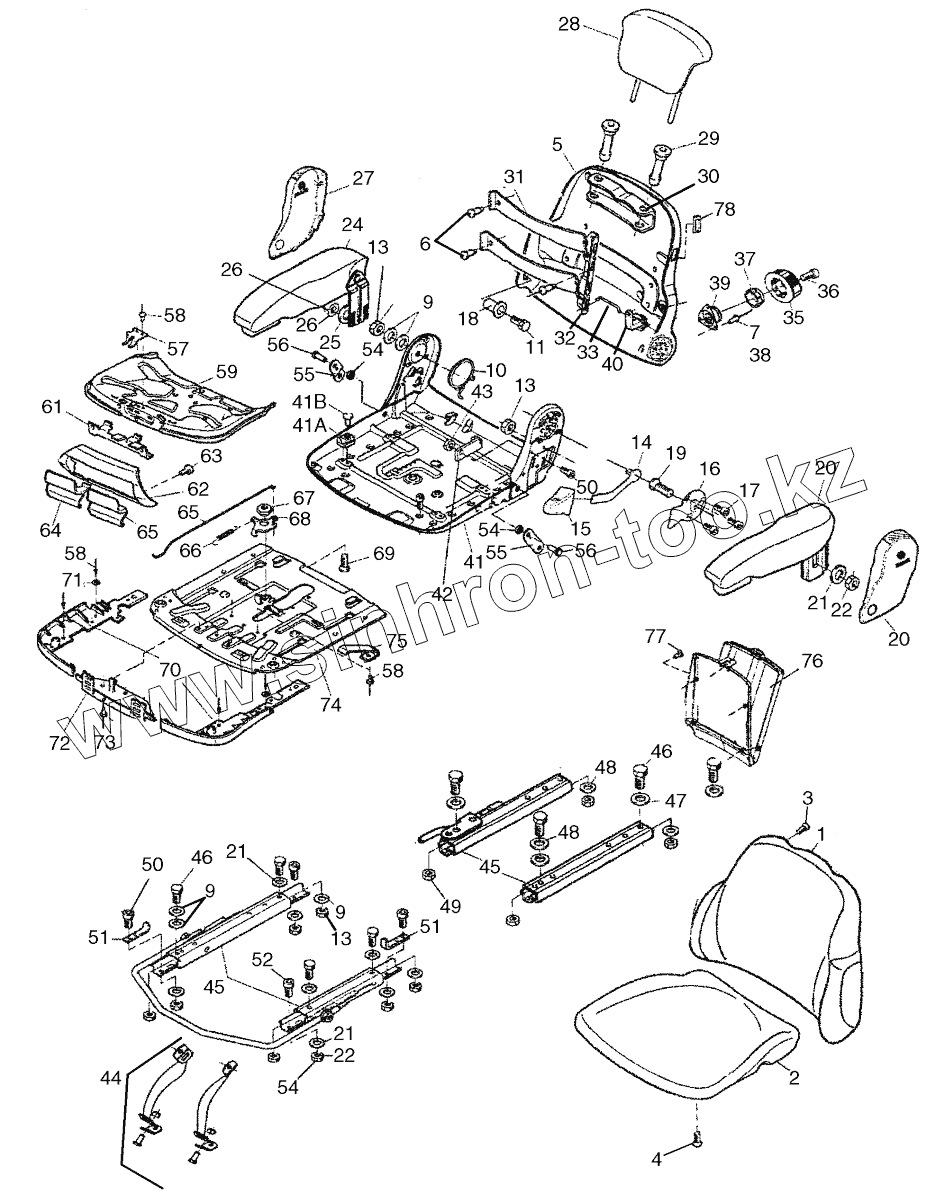

Каталог запасных частей к технике: CASE IH 821F. SEAT ASSY, AIR SUSPENSION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
9
9
9
10
11
13
13
13
14
15
16
17
18
19
20
20
21
21
21
22
22
24
25
26
26
27
28
29
30
31
32
33
35
36
37
38
39
40
41
41A
41B
42
43
44
45
45
46
46
47
48
48
49
49
50
50
50
50
51
51
52
54
54
54
55
55
56
56
57
58
58
58
59
61
62
63
64
65
65
66
67
68
69
70
71
72
73
74
75
76
77
78
Позиция на иллюстрации Заводской номер детали Название детали
REF REF INSTRUCTION
87398040 87398040 SEAT ASSY
1 87583733 SEAT BACK
2 87584097 SEAT BACK
3 82034997 SCREW
4 82034997 SCREW
71491410 71491410 FRAME
5 NSS NOT SERVICED SEPARATELY
6 85811351 RIVET
7 47124903 RIVET
71491411 71491411 KIT
9 82034881 WASHER
10 87567527 SPRING SEAT
11 87583729 SPECIAL BOLT
12 82034894 SCREW
13 87583748 NUT
14 345749A1 LEVER
15 345752A1 HANDLE
16 345753A1 PLATE
17 345754A1 SCREW
18 85811352 TUBE
19 345776A1 SCREW
20 87583757 ARMREST
21 9960692 WASHER
22 85817458 NUT
23 87584704 COVER
24 87583762 ARMREST
25 9960692 WASHER
26 85817458 NUT
27 87583731 COVER
28 87583747 EXTENSION
29 85811350 BUSHING
30 NSS NOT SERVICED SEPARATELY
82034963 82034963 SUPPORT
31 82034969 PLATE
32 82034910 PLATE
33 82034909 ROD
34 85811351 RIVET
35 82034964 HANDLE
36 82034917 SCREW
37 82034916 PAWL
38 47124903 RIVET
39 82034911 BRAKE
40 82034912 CARRIER
41 87584099 PAN
41A 82034921 GUIDE
41B 82034923 RIVET
42 87583739 STOP
43 85817458 NUT
44 87545658 KIT
45 345783A1 RAIL ASSY
46 16043231 SCREW
47 9960692 WASHER
48 82034881 WASHER
49 87583748 NUT
49 85817458 NUT
50 82034894 SCREW
50 82034893 SCREW
51 87583737 STOP
52 85817467 SCREW
53 87583752 NUT
54 82035064 TUBE
55 87583738 BRACKET
56 87583755 SPECIAL BOLT
82034949 82034949 PLATE
57 82034947 SHEET
58 82034897 RIVET
59 NSS NOT SERVICED SEPARATELY
60 82034997 SCREW
61 82034919 LATCH
62 82034961 COVER
63 85819815 SCREW
64 82034962 HANDLE
65 82034912 CARRIER
82034944 82034944 LEVER
66 82034888 SPRING
67 82034900 BUSHING
68 NSS NOT SERVICED SEPARATELY
69 82034901 SCREW
82034952 82034952 COVER
70 NSS NOT SERVICED SEPARATELY
71 85817489 WASHER
82034945 82034945 BRACKET
72 NSS NOT SERVICED SEPARATELY
73 85811353 RIVET
82034948 82034948 PLATE
74 NSS NOT SERVICED SEPARATELY
75 82034920 SHEET
82034977 82034977 PLASTIC CASE
76 NSS NOT SERVICED SEPARATELY
77 87583748 NUT
78 82034958 COVER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
