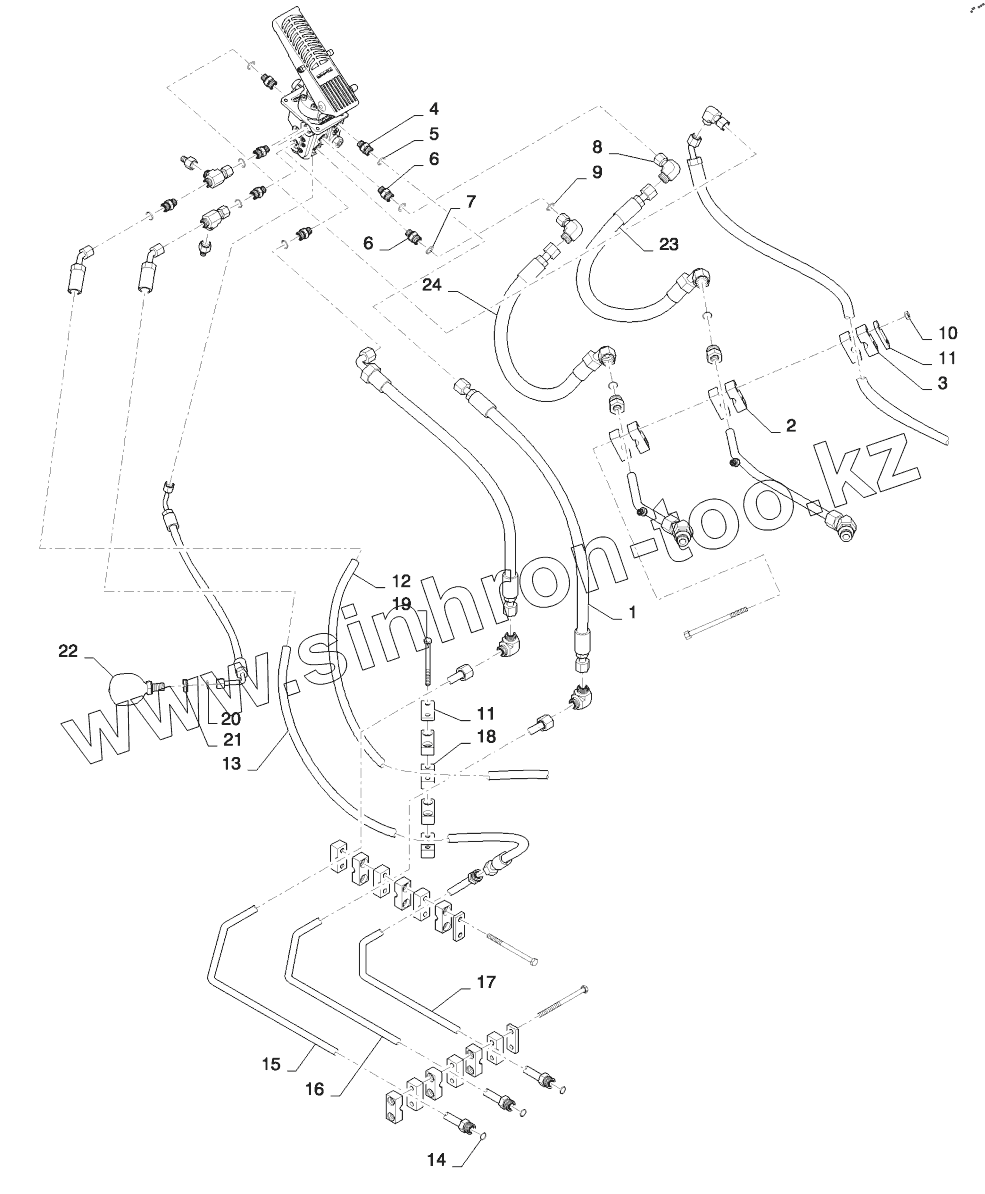

Каталог запасных частей к технике: CASE IH 821F. MAIN BRAKE VALVE HYDRAULICS

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

11

11

12

13

14

15

15

16

16

17

17

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	84300560		FLEXIBLE HOSE
2	379374A1		BLOCK
3	8501052		SPECIAL CLAMP
4	700-103		CONNECTOR
5	9992069		O-RING
6	700-169		CONNECTOR
7	238-6014		O-RING
8	84168350		90 ELBOW
9	9992069		O-RING
10	832-10408		NUT
11	367658A1		PLATE
12	84362171		HOSE ASSY
13	87325999		HOSE ASSY
14	238-6016		O-RING
15	87326263		TUBE ASSY
15	84243180		HYD. TUBE
16	87326262		TUBE ASSY
16	84243182		TUBE
17	84243185		TUBE
17	84243185		TUBE
18	367489A1		BLOCK
19	827-10100		BOLT
20	238-6012		O-RING
21	701-909		NUT
22	8500209		ACCUMULATOR
23	84308886		FLEXIBLE HOSE
24	84308885		FLEXIBLE HOSE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
