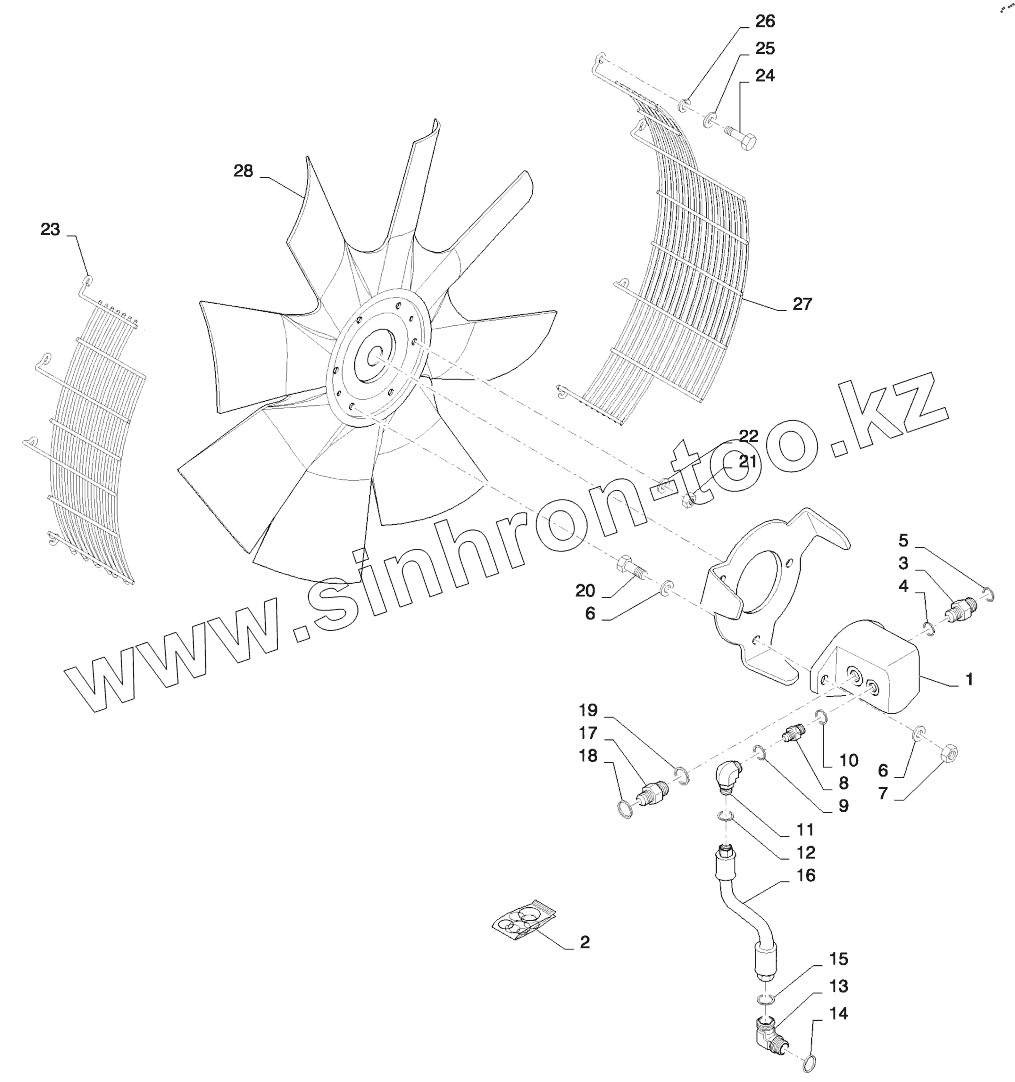

Каталог запасных частей к технике: CASE IH 821F. FAN DRIVE ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8500105		HYDRAULIC MOTOR
2	86991683		SEAL KIT
3	700-104		CONNECTOR
4	238-6018		O-RING
5	637-64236		O-RING
6	896-11012		WASHER
7	832-10412		NUT
8	700-101		CONNECTOR
9	238-6012		O-RING
10	637-63113		O-RING
11	701-319		ELBOW
12	238-6018		O-RING
13	700-304		ELBOW
14	238-6012		O-RING
15	637-63113		O-RING
16	8500183		FLEXIBLE HOSE
17	700-107		HYD CONNECTOR
18	238-6018		O-RING
19	637-63193		O-RING
20	627-12040		BOLT
21	232-2448		LOCK NUT
22	496-21053		WASHER
23	87347864		GUARD
24	627-8030		BOLT
25	892-11008		LOCK WASHER
26	895-15008		WASHER
27	87347865		GUARD
28	87700025		FAN

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
