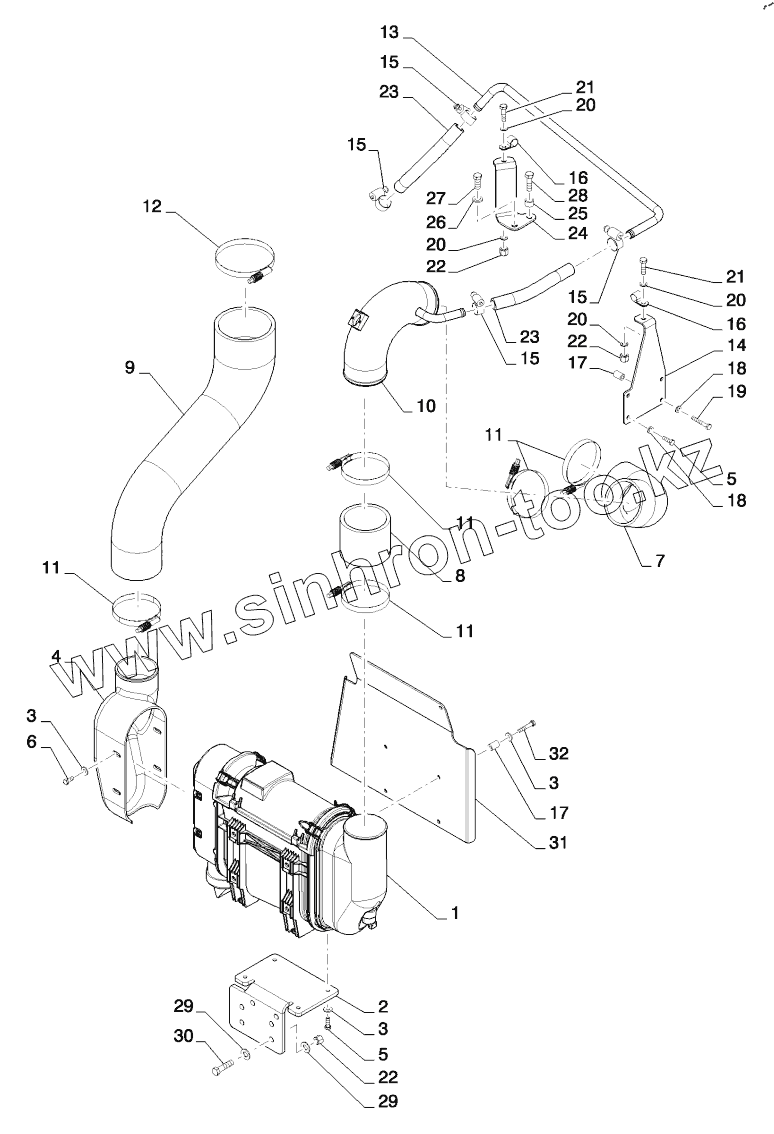

Каталог запасных частей к технике: CASE IH 821F. AIR CLEANER ASSEMBLY - NA/EU

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

5

5

6

7

8

9

10

10

11

11

11

11

12

13

14

15

15

15

15

16

16

17

17

18

18

19

20

20

20

20

21

21

22

22

22

24

25

26

27

28

29

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	84247028		AIR CLEANER
2	84189721		BRACKET
3	896-15008		WASHER
4	84207843		INLET MANIFOLD
5	627-8025		BOLT
6	627-8020		BOLT
7	84190200		90 ELBOW
8	8602478		INTAKE AIR HOSE
9	84247030		AIR INTAKE TUBE
10	84207381		AIR INTAKE TUBE
10	84342810		TUBE
11	L127771		CLAMP
12	L129159		CLAMP
13	84374319		BRACKET
14	84374322		BRACKET
15	214-1416		CLAMP
16	515-23190		CLAMP
17	87748964		SPACER
18	896-11008		WASHER
19	827-8050		BOLT
20	895-18010		WASHER
21	627-10035		BOLT
22	832-10412		NUT
24	84374323		HOSE
25	D44696		BUSHING
26	896-11012		WASHER
27	627-12030		BOLT
28	627-12040		BOLT
29	895-15012		WASHER
30	827-12050		BOLT
31	84300930		HEAT SHIELD
32	827-8045		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
