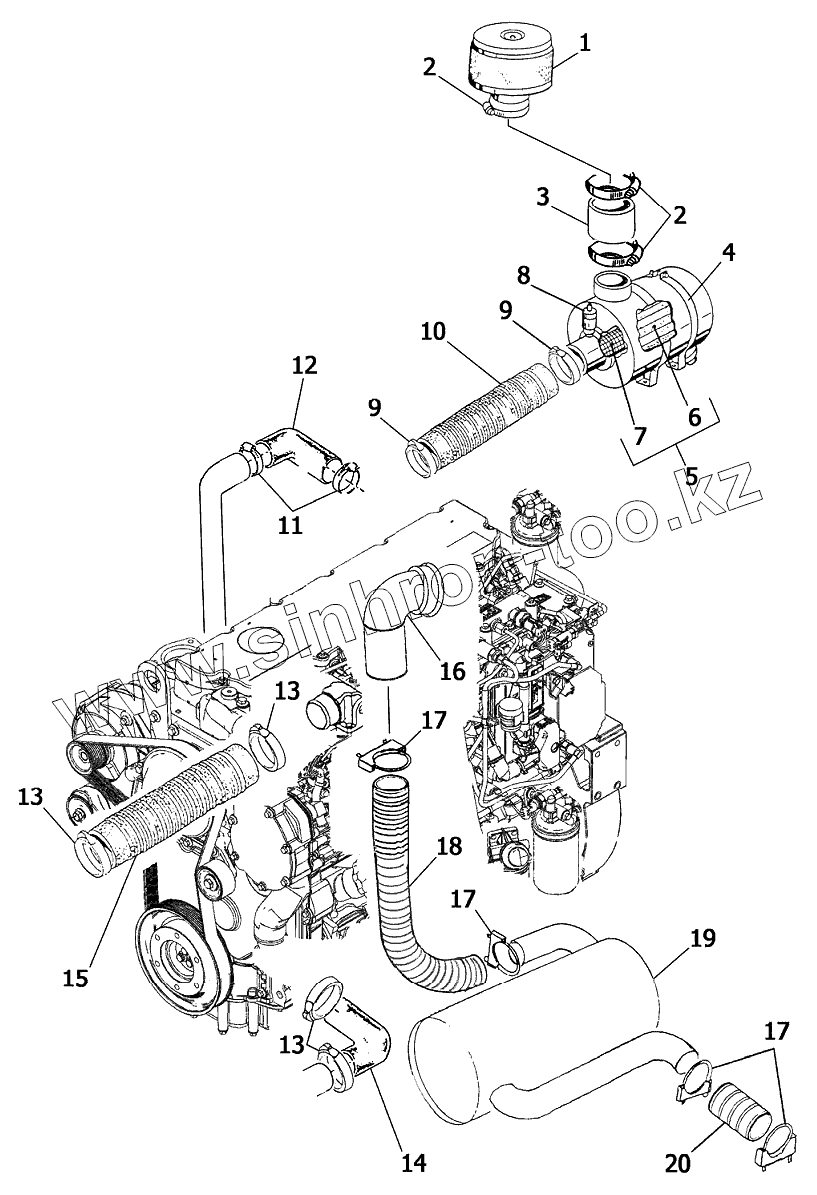

Каталог запасных частей к технике: CARMIX-5.5XL. SUCTION AND OUTLET
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
13
13
14
15
16
17
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 027.0040.0000 | Prefilter | |
| 2 | 009.0505.0000 | Clamp | |
| 3 | 009.0503.0000 | Tube | |
| 4 | 009.0083.0000 | Clamp | |
| 5 | 027.0041.0000 | Filter | |
| 6 | 027.0041.0001 | Primary cartridge | |
| 7 | 027.0041.0002 | Safety cartridge | |
| 8 | 027.0036.0001 | Obstruction indicator | |
| 9 | 009.0138.0000 | Clamp | |
| 10 | 815.0095.0040 | Hose | |
| 11 | 009.0031.0000 | Clamp | |
| 12 | 009.0348.0000 | Curve | |
| 13 | 009.0108.0000 | Clamp | |
| 14 | 009.0346.0000 | Curve | |
| 15 | 850.0076.0000 | Hose | |
| 16 | 50.42.05.001 | Connection | |
| 17 | 009.0328.0000 | Clamp | |
| 18 | 809.0070.0000 | Exhaust pipe | |
| 19 | 50.42.02.000 | Muffler | |
| 20 | 809.0070.0000 | Exhaust pipe |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
