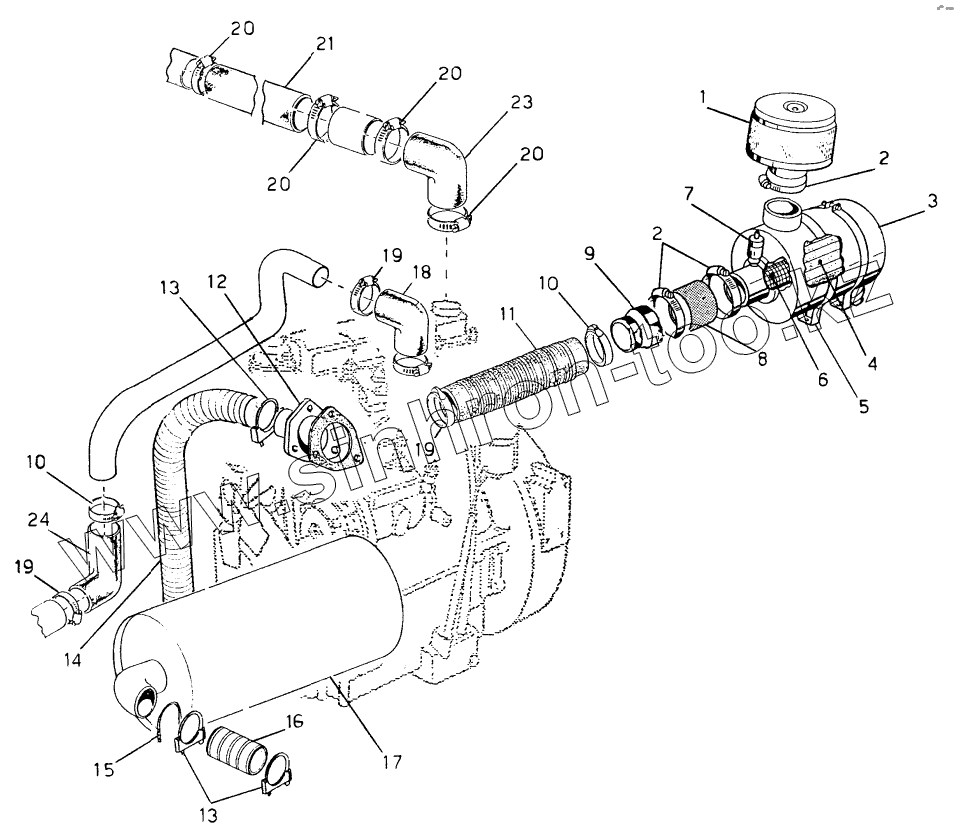

Каталог запасных частей к технике: CARMIX-3.5TT. SUCTION AND OUTLET
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
19
19
19
20
20
20
20
21
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 027.0034.0001 | Prefilter | |
| 2 | 009.0138.0000 | Clamp | |
| 3 | 027.0037.0000 | Filter | |
| 4 | 027.0034.0002 | Primary cartridge | |
| 5 | 027.0019.0001 | Clamp | |
| 6 | 027.0034.0003 | Safety cartridge | |
| 7 | 027.0036.0001 | Obstruction indicator | |
| 8 | 816.0090.0022 | Hose | |
| 9 | 009.0268.0000 | Reduction | |
| 10 | 009.0096.0000 | Clamp | |
| 11 | 816.0060.0027 | Hose | |
| 12 | 350.42.01.004 | Hose fitting | |
| 13 | 009.0196.0000 | Clamp | |
| 14 | 809.0055.0080 | Exhaust pipe | |
| 15 | 009.0183.0000 | Collar | |
| 16 | 809.0055.0082 | Exhaust pipe | |
| 17 | 350.42.02.000 | Muffler | |
| 18 | 009.0348.0000 | Curve | |
| 19 | 009.0031.0000 | Clamp | |
| 20 | 009.0108.0000 | Clamp | |
| 21 | 850.0076.0076 | Hose | |
| 23 | 009.0346.0000 | Curve | |
| 24 | 009.0347.0000 | Curve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
