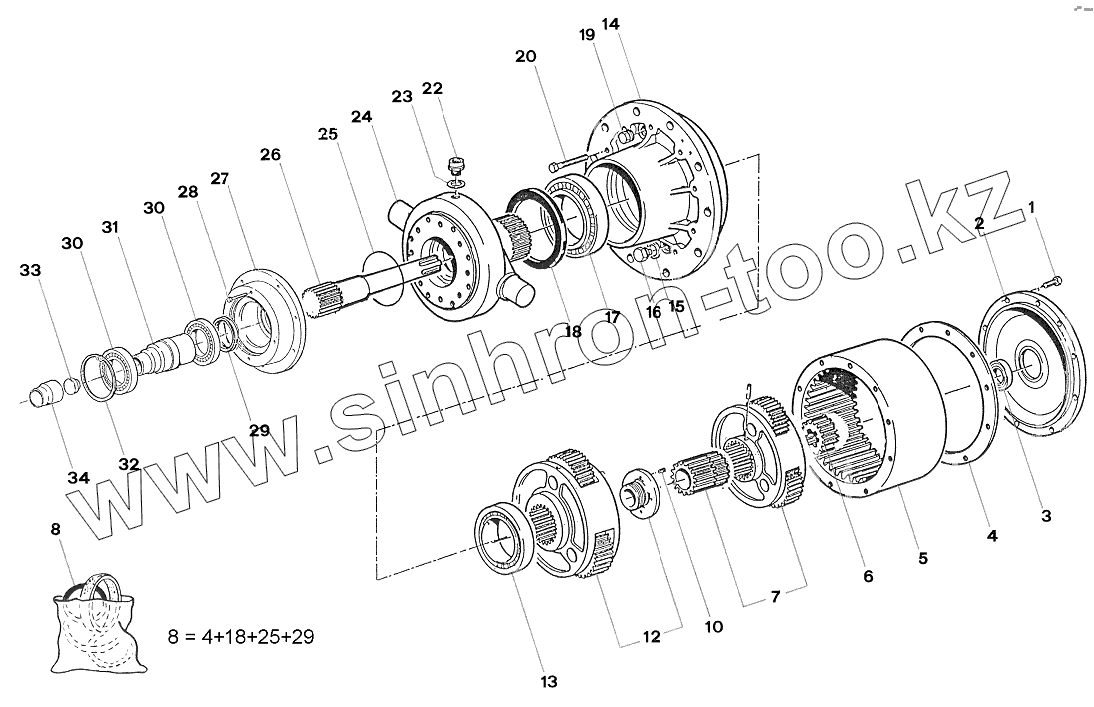

Каталог запасных частей к технике: CARMIX-3.5TT. DRUM ROTATION REDUCER
1
2
3
5
6
7
8
10
12
13
14
15
16
17
19
20
22
23
24
26
27
28
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 019.0010.0022 | 019.0010.0022 | Reducer | |
| 1 | 019.0003.0040 | Screw | |
| 2 | 019.0003.0039 | Cover | |
| 3 | 019.0003.0038 | Bearing | |
| 5 | 019.0010.0009 | Toothed ring | |
| 6 | 019.0003.0034 | Sun gear | |
| 7 | 019.0010.0003 | Reduction assembly | |
| 8 | 019.0010.0017 | Gasket set | |
| 10 | 019.0010.0008 | Screw | |
| 12 | 019.0010.0002 | Reduction assembly | |
| 13 | 019.0003.0026 | Bearing | |
| 14 | 019.0010.0019 | Housing | |
| 15 | 019.0003.0024 | Washer | |
| 16 | 019.0010.0005 | Plug | |
| 17 | 019.0010.0020 | Bearing | |
| 19 | 019.0003.0015 | Magnetic plug | |
| 20 | 019.0003.0014 | Screw | |
| 22 | 019.0003.0011 | Breather | |
| 23 | 019.0003.0010 | Washer | |
| 24 | 019.0010.0021 | Hub | |
| 26 | 019.0010.0006 | Shaft | |
| 27 | 019.0010.0001 | Flange | |
| 28 | 019.0003.0012 | Screw | |
| 30 | 019.0010.0013 | Bearing | |
| 31 | 019.0010.0014 | Coupling | |
| 32 | 019.0010.0015 | Circlip | |
| 33 | 019.0010.0012 | Disc | |
| 34 | 019.0010.0016 | Spacer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
