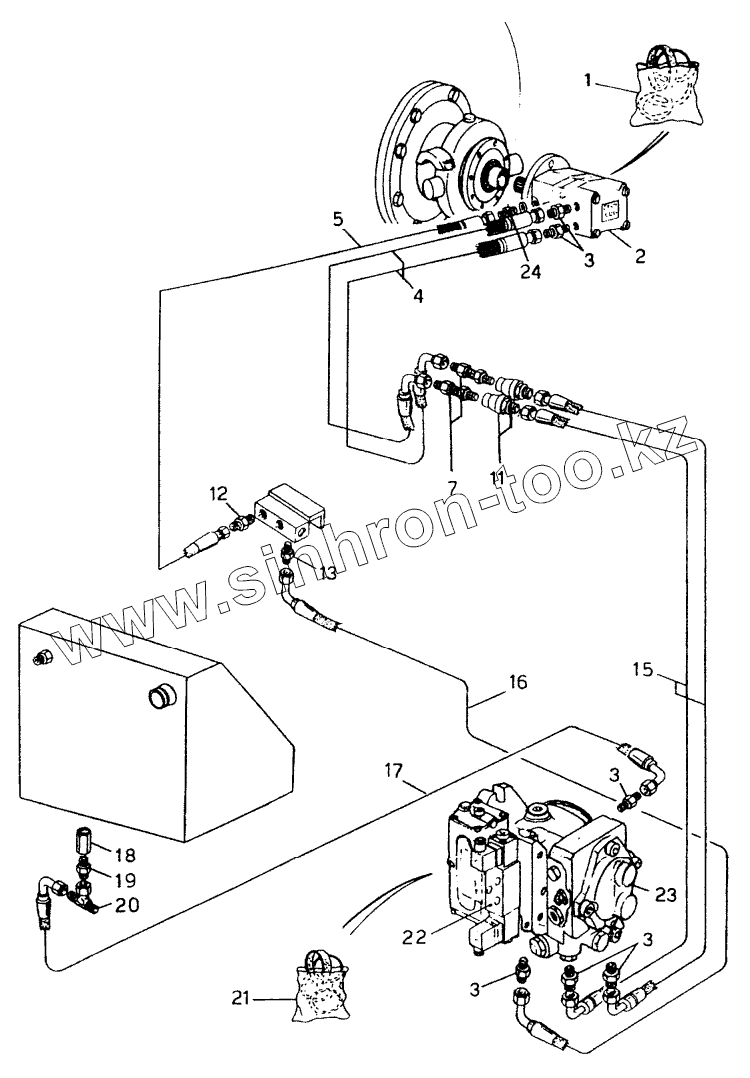

Каталог запасных частей к технике: CARMIX-3.5TT. DRUM ROTATION PLANT
1
2
3
3
3
3
4
5
7
11
12
13
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 029.0003.0001 | Gasket set | |
| 2 | 029.0003.0000 | Motor | |
| 3 | 008.0050.0000 | Hose fitting | |
| 4 | 801.0822.0155 | Hydraulic hose | |
| 5 | 811.0222.0400 | Hydraulic hose | |
| 7 | 008.0240.0000 | Hose fitting | |
| 11 | 008.0072.0000 | Hose fitting | |
| 12 | 008.0045.0000 | Hose fitting | |
| 13 | 008.0048.0000 | Hose fitting | |
| 15 | 801.0824.0353 | Hydraulic hose | |
| 16 | 811.0544.0192 | Hydraulic hose | |
| 17 | 811.0547.0086 | Hydraulic hose | |
| 18 | 024.0002.0000 | Valve | |
| 19 | 008.0051.0000 | Hose fitting | |
| 20 | 008.0243.0000 | Hose fitting | |
| 21 | 028.0042.0001 | Gasket set | |
| 22 | 028.0013.0001 | Electrovalve | |
| 23 | 028.0042.0000 | Pump | |
| 24 | 008.0042.0000 | Hose fitting |
