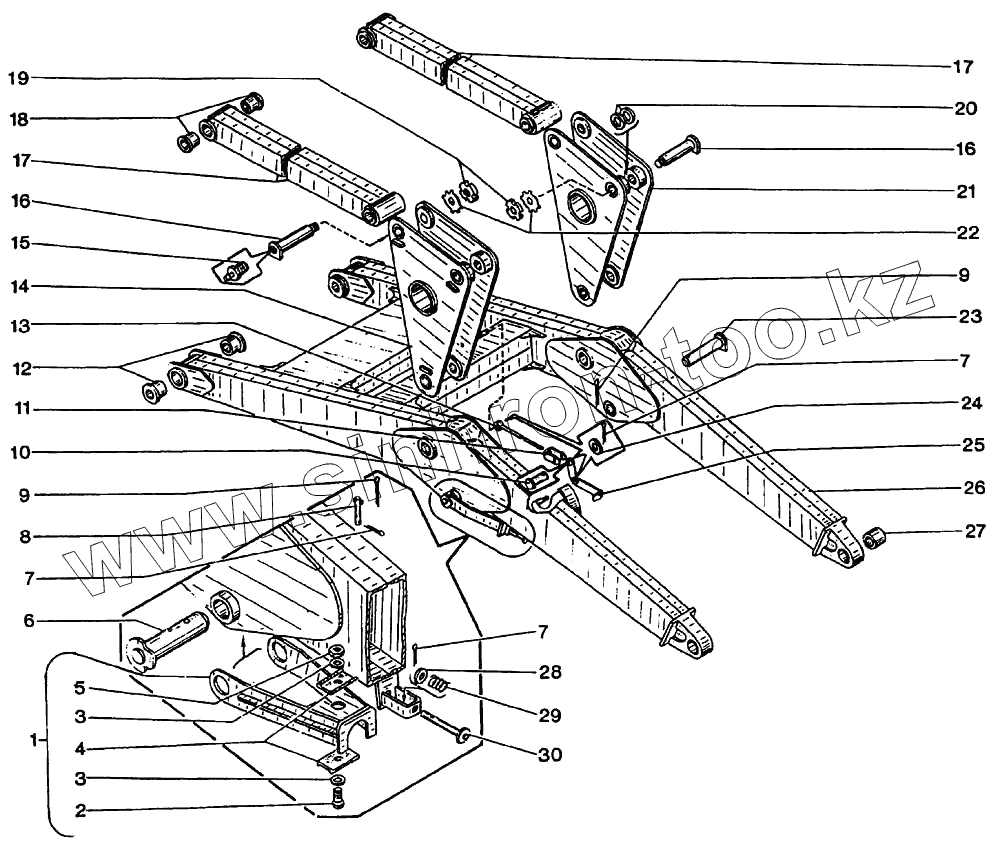

Каталог запасных частей к технике: Булат ЭО-2627. Стрела
1
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
9
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 18829.023-028-30-2-2 | Кольцо | |
| 2 | 17473.В1М6-6gх12.58.019 | Винт | |
| 2 | 50.8020.023 | Шайба | |
| 3 | 13.1800.003-01 | Шайба | |
| 3 | 50.8020.022 | Гайка | |
| 4 | 14.0100.605 | Прокладка | |
| 4 | 13.6100.001-01 | Штуцер | |
| 4 | 13.6100.001 | Штуцер | |
| 5 | 5915.М6.6Н.5.019 | Гайки | |
| 5 | К1-М24х1,5-Б | Крышка | |
| 5 | К1-М30х1,5-6-1 | Крышка | |
| 6 | 50.8037.000-01 | Гидроцилиндр | |
| 6 | 50.8037.000 | Гидроцилиндр | |
| 6 | 14.0100.010 | Палец | |
| 7 | 397.3,2х20.019 | Шплинт | |
| 8 | 13.0700.002-01 | Палец | |
| 9 | 397.6,3х63.019 | Шплинт | |
| 10 | 14.0100.004 | Палец | |
| 11 | 14.0100.900 | Вилка | |
| 12 | 03.5300.005 | Втулка | |
| 13 | 14.0100.200 | Тяга | |
| 14 | 14.0100.300-02 | Кронштейн | |
| 15 | 19853.1,2Ц6 | Масленка | |
| 16 | 14.0100.800 | Палец | |
| 17 | 14.0100.100 | Тяга | |
| 18 | 03.5100.012 | Втулка | |
| 19 | 11871.ВМ36х1,5.7Н.06.019 | Гайка | |
| 20 | 03.5700.007 | Кольцо | |
| 21 | 14.0100.300-03 | Кронштейн | |
| 22 | 11872.36.01.019 | Шайба | |
| 23 | 14.0100.700 | Палец | |
| 24 | 11371.10.04.019 | Шайба | |
| 25 | 14.0100.500 | Указатель | |
| 26 | 14.0101.000 | Металлоконструкция стрелы погрузчика | |
| 27 | 14.0100.005 | Втулка | |
| 28 | 10450.8 | Шайба | |
| 29 | 26.6772.005 | Пружина | |
| 30 | 37.2610.500 | Фиксатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
