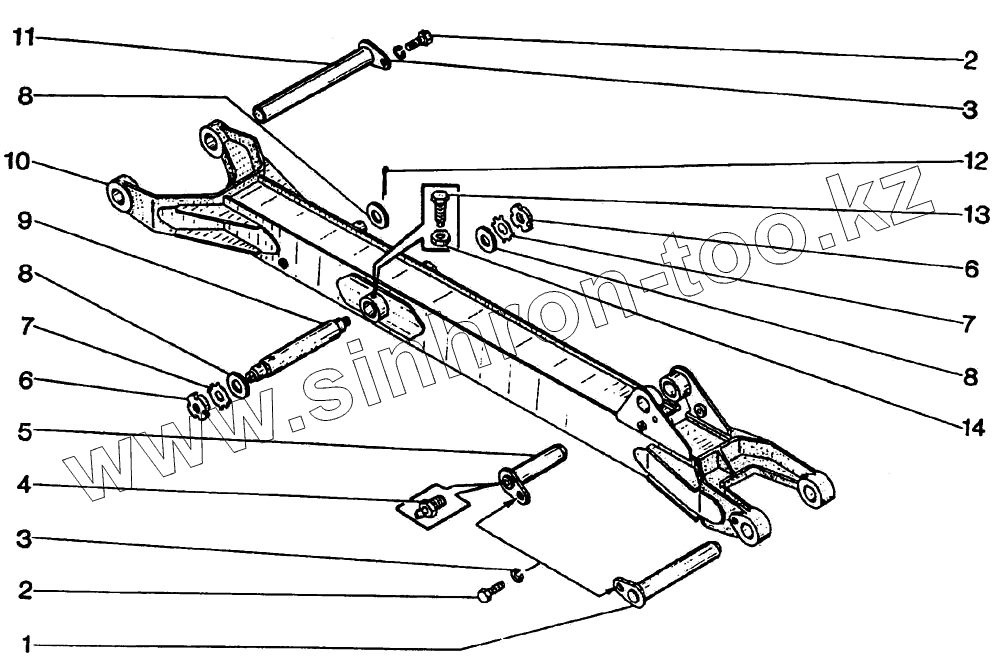

Каталог запасных частей к технике: Булат ЭО-2627. Стрела
1
2
2
3
3
4
5
6
6
7
7
8
8
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 03.5600.100 | Палец | |
| 2 | 7796.М16х30.58.019 | Болт | |
| 3 | 6402.16.65Г.019 | Шайба | |
| 4 | 19853.1.2.УХЛ1 | Масленка | |
| 5 | 03.5600.200 | Палец | |
| 6 | 11871.ВМ36х1,5.7Н.06.019 | Гайка | |
| 7 | 11872.36.01.019 | Шайба | |
| 8 | 03.5600.002 | Шайба | |
| 9 | 03.5600.001 | Палец | |
| 10 | 13.0602.000 | Металлоконструкция стрелы | |
| 11 | 03.5600.300 | Палец | |
| 12 | 397.6,3х63.019 | Шплинт | |
| 13 | 03.5600.003 | Болт специальный | |
| 14 | 5915.М12-6Н.12.40Х.019 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
