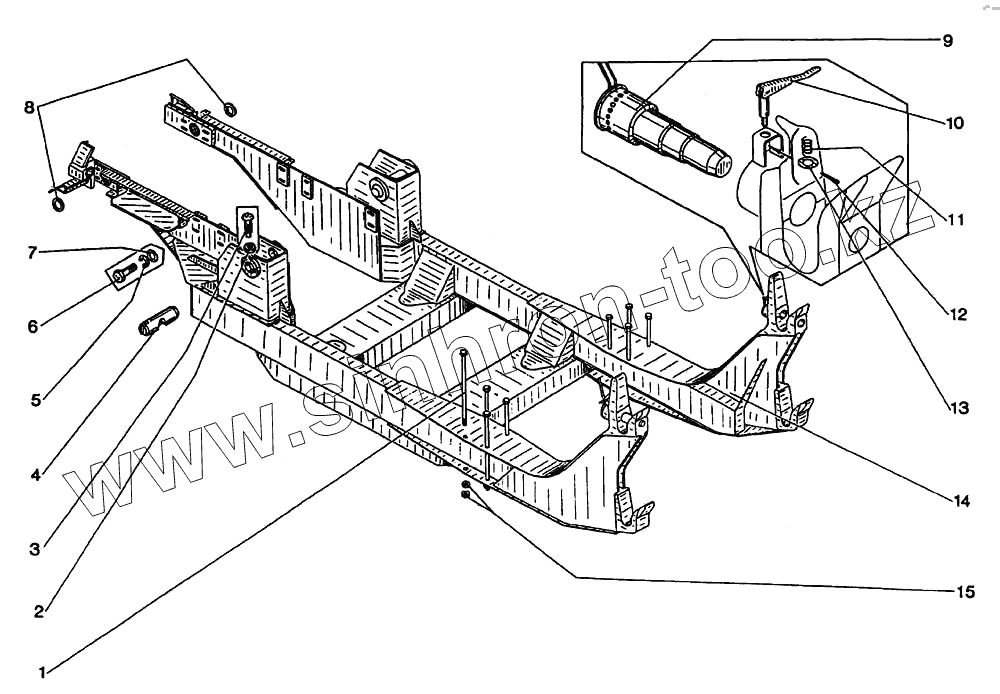

Каталог запасных частей к технике: Булат ЭО-2627. Рама
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07.4100.001 | Болт специальный | |
| 2 | 5915.М8-6Н.5.019 | Гайка | |
| 3 | 17473.М8-8gх50.58.019 | Винт | |
| 4 | 15.2010.0001 | Палец | |
| 5 | 6402.16.65Г.019 | Шайба | |
| 6 | 7798.М16х55.58.019 | Болт | |
| 7 | 01.4300.002 | Шайба | |
| 8 | 07.4100.003 | Шайба | |
| 9 | 15.20100.400 | Палец в сборе | |
| 10 | 15.20100.500 | Стопор с эксцентриком | |
| 11 | 26.6921.004 | Пружина | |
| 12 | 397.3,2х20.019 | Шплинт | |
| 13 | 13.1500.003-01 | Шайба | |
| 14 | 14.15.20110.000 | Металлоконструкция рамы | |
| 15 | 5915.М16-6Н.5.019 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
