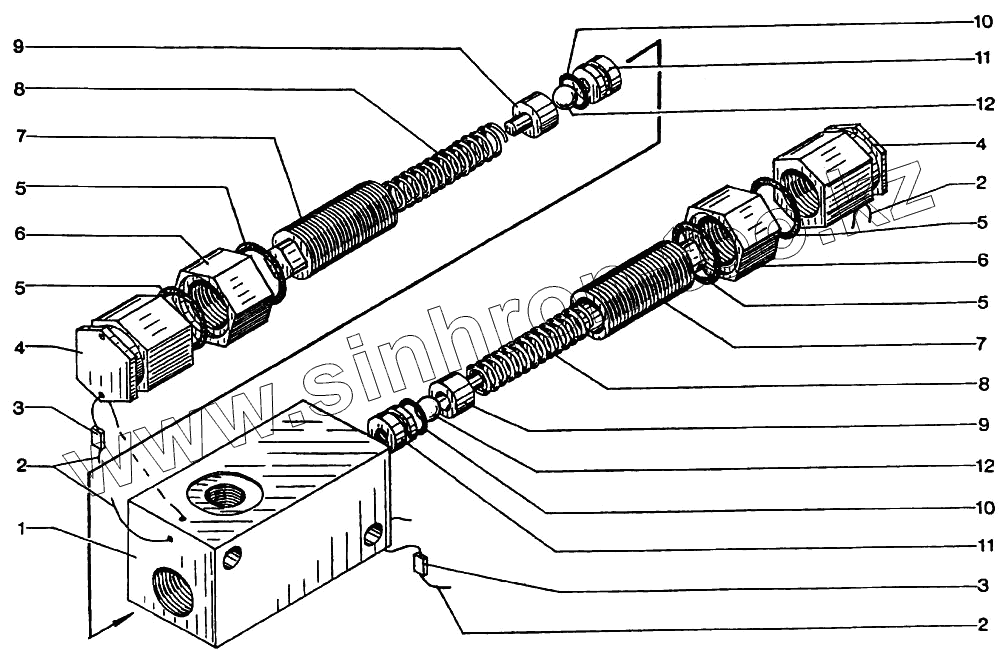

Каталог запасных частей к технике: Булат ЭО-2627. Клапан перепускной
1
2
2
2
3
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 26.6771.001 | Корпус | |
| 2 | 795.КО 0,5 | Проволока L=0,2 м | |
| 3 | 18677.1х6х10-АД1М | Пломба | |
| 3 | 18677.1х6х10-АДМ-02 | Пломба | |
| 4 | 26.6771.007 | Колпачок | |
| 5 | 18829.023-028-30-2-2 | Кольцо | |
| 6 | 26.6771.004 | Контрогайка | |
| 7 | 26.6771.005 | Винт регулирующий | |
| 8 | 26.6771.006 | Пружина | |
| 9 | 13.1120.103 | Направляющая | |
| 10 | 18829.012-016-25-2-2 | Кольцо | |
| 11 | 13.1120.102 | Гнездо клапана | |
| 12 | 3722.Б7.938-60 | Шарик |
