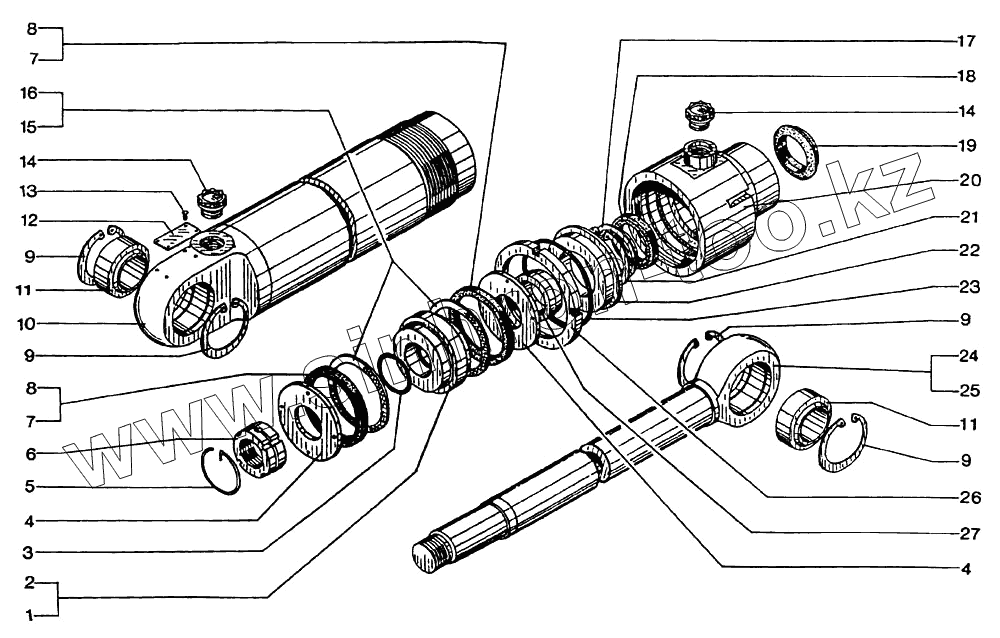

Каталог запасных частей к технике: Булат ЭО-2627. Гидроцилиндр
1
2
3
4
4
5
6
7
7
8
8
9
9
9
9
10
10
10
10
10
10
11
11
12
12
12
12
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
24
24
24
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 50.8036.410 | Поршень | |
| 2 | 50.8036.400 | Поршень | |
| 3 | 18829.045-053-46-2-2 | Кольцо | |
| 4 | 50.8036.001 | Шайба | |
| 5 | 03.6100.009 | Кольцо | |
| 6 | 50.8037.004 | Гайка | |
| 7 | 14896.110х90-6 | Манжета | |
| 8 | 50.8037.003 | Манжета | |
| 9 | 13943.Б75.65Г | Кольцо | |
| 10 | 50.8037.100-03 | Гильза | |
| 10 | 50.8037.100-05 | Гильза | |
| 10 | 50.8037.100-04 | Гильза | |
| 10 | 50.8037.100-02 | Гильза | |
| 10 | 50.8037.100-01 | Гильза | |
| 10 | 50.8037.100 | Гильза | |
| 11 | 3635.ШС-50 | Подшипник | |
| 12 | 50.8037.006 | Табличка | |
| 12 | 50.8037.008 | Табличка | |
| 12 | 50.8037.008 | Табличка | |
| 12 | 50.8037.011 | Табличка | |
| 12 | 50.8037.012 | Табличка | |
| 13 | 10299.3х6.01.10Ц6Хр | Заклепка | |
| 14 | 22241.2-М27х1,5-6 | Пробка | |
| 15 | 50.8037.014 | Кольцо | |
| 16 | 50.8036.006 | Кольцо | |
| 17 | 03.6100.012 | Кольцо подворотниковое | |
| 18 | 26.6510.008 | Манжета | |
| 18 | 03.6200.006 | Кольцо | |
| 19 | 37.1200.004 | Грязесъемник | |
| 20 | 50.8037.300 | Крышка | |
| 21 | 13943.Б80.65Г | Кольцо | |
| 22 | 50.8037.002 | Втулка | |
| 23 | 18829.120-130-58-2-2 | Кольцо | |
| 24 | 50.8036.200-02 | Шток | |
| 24 | 50.8037.500 | Шток | |
| 24 | 50.8036.200-03 | Шток | |
| 24 | 50.8036.200-04 | Шток | |
| 24 | 50.8036.200-05 | Шток | |
| 24 | 50.8036.200-06 | Шток | |
| 25 | 50.8036.200-01 | Шток | |
| 26 | 50.8037.001 | Гайка | |
| 27 | 50.8037.003 | Манжета |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
