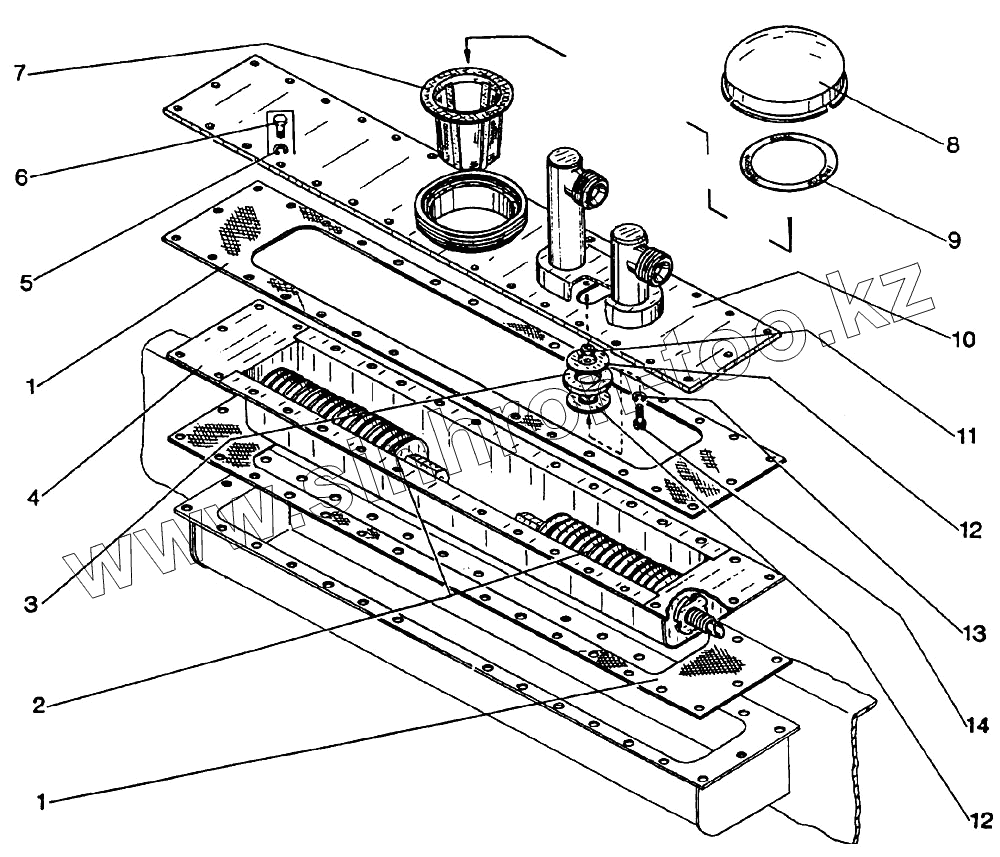

Каталог запасных частей к технике: Булат ЭО-2627. Бак фильтров
1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 15.30903.001 | Прокладка | |
| 2 | 26.8860.100 | Блок фильтров с клапаном | |
| 3 | 3.1БА К51х24х9 мм | Магнит | |
| 4 | 15.30903.100-01 | Каркас фильтров | |
| 5 | 6402.8.65Г.019 | Шайба | |
| 6 | 7798.М8-6gх20.58.019 | Болт | |
| 7 | 26.8860.400-01 | Фильтр магнитосетчатый | |
| 8 | 50.4671.027 | Крышка фильтров | |
| 9 | 50.4671.013 | Прокладка | |
| 10 | 15.30903.200 | Крышка | |
| 11 | 15.30903.002 | Труба | |
| 12 | 50.4671.332 | Фланец | |
| 13 | 6402.6.65Г.019 | Шайба | |
| 14 | 1473.В2М6-6gх25.48 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
