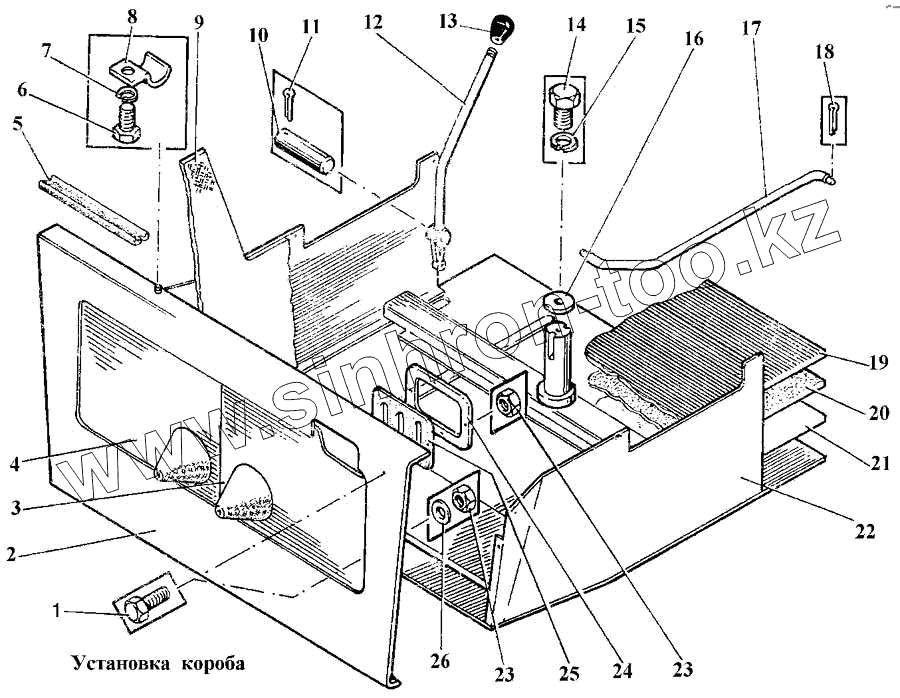

Каталог запасных частей к технике: Булат ЭО-2621В-3. Установка короба
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7798.6.20 | Болт | |
| 2 | 13.1800.100-05 | Щиток | |
| 3 | 13.1800.500-08 | Крышка левая | |
| 4 | 13.1800.400-08 | Крышка | |
| 5 | 26.5500.004 | Прокладка | |
| 6 | 7798.8.20 | Болт | |
| 7 | 6402.8 | Шайба | |
| 8 | 10.0900.035 | Скоба | |
| 9 | 37.2610.600-06 | Шумоизоляция | |
| 10 | 26.6900.015 | Палец | |
| 11 | 397.4.25 | Шплинт | |
| 12 | 13.1800.300 | Рычаг | |
| 13 | 26.9200.018А | Рукоятка | |
| 14 | 7798.10.20 | Болт | |
| 15 | 6402.10 | Шайба | |
| 16 | 10.0102.103 | Шайба | |
| 17 | 37.2610.015-01 | Тяга | |
| 18 | 397.2.12 | Шплинт | |
| 19 | 13.1800.001-03 | Коврик | |
| 20 | 13.1800.002-03 | Коврик | |
| 21 | 13.1840.007-02 | Прокладка | |
| 22 | 13.1801.000-03 | Короб | |
| 23 | 5915.6 | Гайка | |
| 24 | 26.7140.101-01 | Накладка | |
| 25 | 26.7140.102-01 | Уплотнитель | |
| 26 | 11371.6 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
