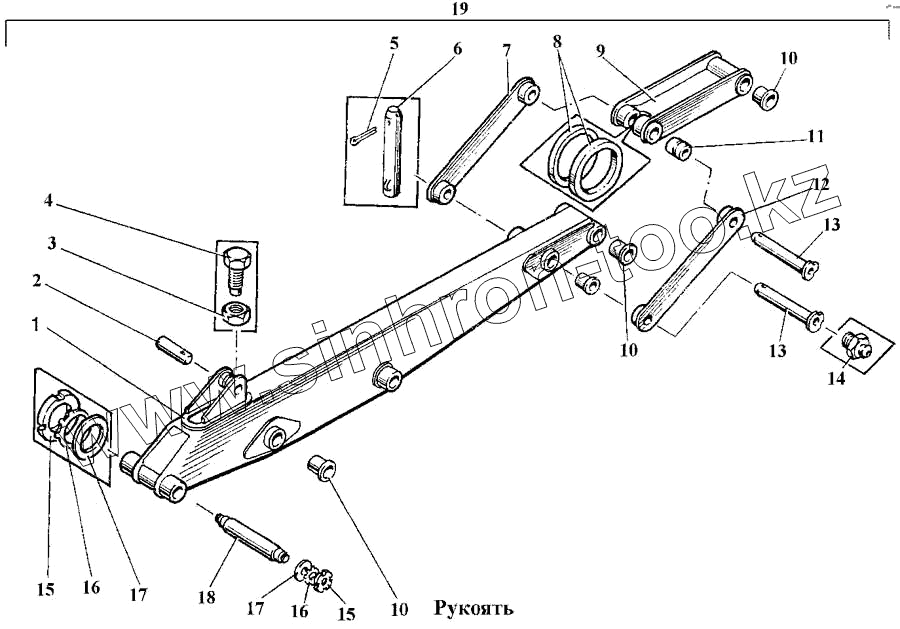

Каталог запасных частей к технике: Булат ЭО-2621В-3. Рукоять
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
13
14
15
15
16
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13.0701.000 | Металлоконструкция рукоятки | |
| 2 | 13.0700.001 | Палец | |
| 3 | 5915.12 | Гайка | |
| 4 | 1411.12.35 | Винт | |
| 5 | 397.3,2.20 | Шплинт | |
| 6 | 13.0700.002-01 | Палец | |
| 7 | 13.5100.200-01 | Тяга | |
| 8 | 03.5700.007 | Кольцо | |
| 9 | 13.5100.400-01 | Кронштейн | |
| 10 | 03.5300.005 | Втулка | |
| 11 | 13.5100.401 | Втулка | |
| 12 | 13.5100.100 | Тяга | |
| 13 | 13.5100.300 | Палец | |
| 14 | 19853.1.2 | Масленка | |
| 15 | 11871.36.1,5 | Гайка | |
| 16 | 11872.36 | Шайба | |
| 17 | 03.5600.002 | Шайба | |
| 18 | 03.5600.001 | Палец | |
| 19 | 13.0700.000 | Рукоять |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
