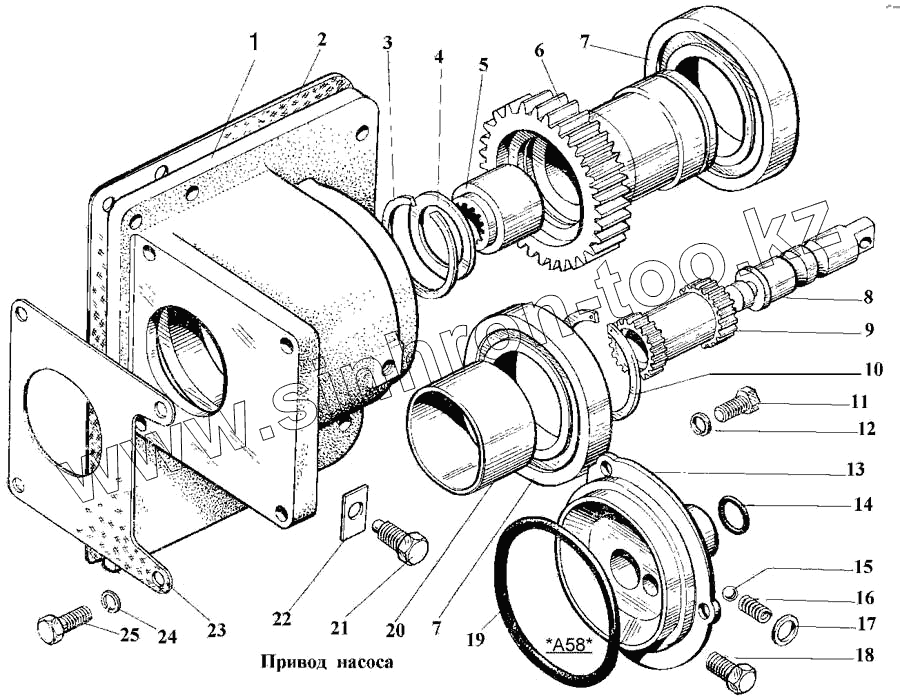

Каталог запасных частей к технике: Булат ЭО-2621В-3. Привод насоса
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 26.5431.001-01 | Корпус | |
| 2 | 50.3511.223 | Прокладка | |
| 3 | 13941.В75 | Кольцо | |
| 4 | 26.5430.012 | Шайба | |
| 5 | 26.5430.002 | Полумуфта | |
| 6 | 26.5430.003 | Шестерня | |
| 7 | 8338.216 | Подшипник | |
| 8 | 26.5430.015 | Валик переключения | |
| 9 | 26.5430.014 | Муфта | |
| 10 | 13940.В80 | Кольцо | |
| 11 | 7798.10.25 | Болт | |
| 12 | 6402.10 | Шайба | |
| 13 | 26.5430.013Б | Фланец | |
| 14 | 26.5431.025 | Кольцо | |
| 15 | 3722.10,100 | Шарик | |
| 16 | 50.3511.015 | Пружина | |
| 17 | 26.4700.002 | Прокладка | |
| 18 | 26.5430.016 | Корпус фиксатора | |
| 19 | 18829/9833-130-140-5 | Кольцо | |
| 20 | 26.5430.006 | Втулка | |
| 21 | 26.5430.007 | Болт стопорный | |
| 22 | 26.5430.008 | Шайба стопорная | |
| 23 | 50.3511.823 | Прокладка | |
| 24 | 6402.12 | Шайба | |
| 25 | 7798.12.40 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
