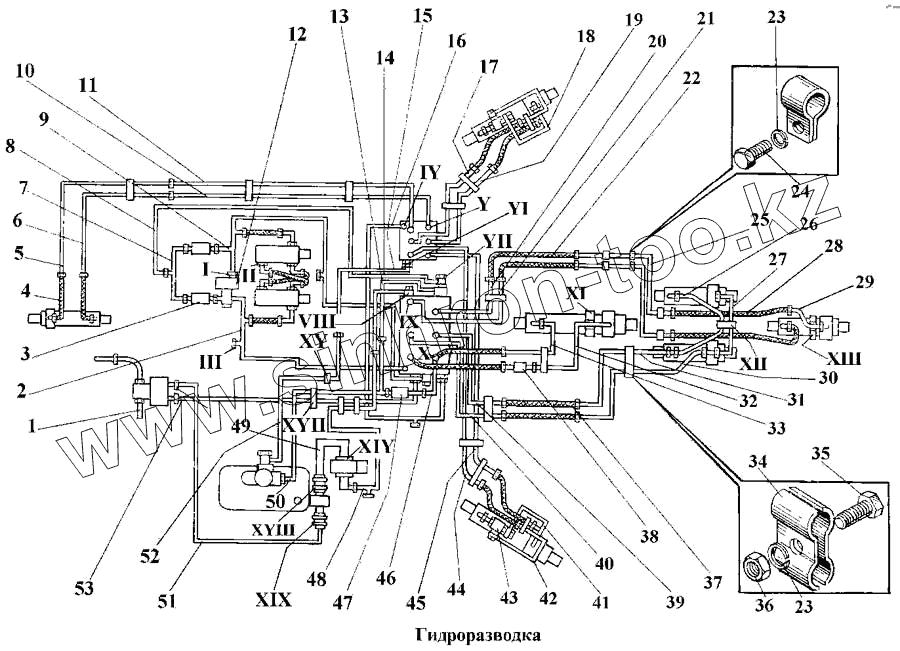

Каталог запасных частей к технике: Булат ЭО-2621В-3. Гидроразводка (13.1100.000-06)
Гидроразводка (2) часть I
Гидроразводка (2) часть II
Гидроразводка (2) часть III
Гидроразводка (2) часть IV
Гидроразводка (2) часть IХ
Гидроразводка (2) часть V
Гидроразводка (2) часть VI
Гидроразводка (2) часть VIII
Гидроразводка (2) часть Х
Гидроразводка (2) часть ХI
Гидроразводка (2) часть ХIII
Гидроразводка (2) часть ХIV
Гидроразводка (2) часть ХIХ
Гидроразводка (2) часть ХV
Гидроразводка (2) часть ХVIII
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7798.10.35 | 7798.10.35 | Болт | |
| 7798.12.35 | 7798.12.35 | Болт | |
| 7798.6.25 | 7798.6.25 | Болт | |
| 7798.6.35 | 7798.6.35 | Болт | |
| 7798.8.16 | 7798.8.16 | Болт | |
| 7798.8.30 | 7798.8.30 | Болт | |
| 26.6700.21-01 | 26.6700.21-01 | Винт | |
| 50.4574.514-04 | 50.4574.514-04 | Винт | |
| 50.4574.514-09 | 50.4574.514-09 | Винт | |
| 13.0920.601 | 13.0920.601 | Гайка | |
| 5915.6 | 5915.6 | Гайка | |
| 5915.8 | 5915.8 | Гайка | |
| Гидроразводка (2) часть I | Гидроразводка (2) часть I | Гидроразводка (2) часть I | |
| Гидроразводка (2) часть II | Гидроразводка (2) часть II | Гидроразводка (2) часть II | |
| Гидроразводка (2) часть III | Гидроразводка (2) часть III | Гидроразводка (2) часть III | |
| Гидроразводка (2) часть IV | Гидроразводка (2) часть IV | Гидроразводка (2) часть IV | |
| Гидроразводка (2) часть IХ | Гидроразводка (2) часть IХ | Гидроразводка (2) часть IХ | |
| Гидроразводка (2) часть V | Гидроразводка (2) часть V | Гидроразводка (2) часть V | |
| Гидроразводка (2) часть VI | Гидроразводка (2) часть VI | Гидроразводка (2) часть VI | |
| Гидроразводка (2) часть VIII | Гидроразводка (2) часть VIII | Гидроразводка (2) часть VIII | |
| Гидроразводка (2) часть Х | Гидроразводка (2) часть Х | Гидроразводка (2) часть Х | |
| Гидроразводка (2) часть ХI | Гидроразводка (2) часть ХI | Гидроразводка (2) часть ХI | |
| Гидроразводка (2) часть ХIII | Гидроразводка (2) часть ХIII | Гидроразводка (2) часть ХIII | |
| Гидроразводка (2) часть ХIV | Гидроразводка (2) часть ХIV | Гидроразводка (2) часть ХIV | |
| Гидроразводка (2) часть ХIХ | Гидроразводка (2) часть ХIХ | Гидроразводка (2) часть ХIХ | |
| Гидроразводка (2) часть ХV | Гидроразводка (2) часть ХV | Гидроразводка (2) часть ХV | |
| Гидроразводка (2) часть ХVI | Гидроразводка (2) часть ХVI | Гидроразводка (2) часть ХVI | |
| Гидроразводка (2) часть ХVIII | Гидроразводка (2) часть ХVIII | Гидроразводка (2) часть ХVIII | |
| 18829/9833-032-038-3 | 18829/9833-032-038-3 | Кольцо | |
| 18829/9833-065-071-3 | 18829/9833-065-071-3 | Кольцо | |
| 40-460-7066 | 40-460-7066 | Кольцо | |
| 9833.020.025.30 | 9833.020.025.30 | Кольцо | |
| 45Т-4616230-01 | 45Т-4616230-01 | Кронштейн | |
| 10.0700.003 | 10.0700.003 | Пробка | |
| 26.4700.007 | 26.4700.007 | Прокладка | |
| 26.6700.209 | 26.6700.209 | Прокладка | |
| 50.4574.035 | 50.4574.035 | Прокладка | |
| 26.3100.001 | 26.3100.001 | Рукав | |
| 26.6000.007 | 26.6000.007 | Рукав | |
| 03.6700.011-02 | 03.6700.011-02 | Скоба | |
| 03.6700.054 | 03.6700.054 | Скоба | |
| 45-46071287 | 45-46071287 | Скоба | |
| 26.3100.003 | 26.3100.003 | Хомут | |
| 26.3100.003-01 | 26.3100.003-01 | Хомут | |
| 26.6700.013 | 26.6700.013 | Хомут | |
| 26.6700.016 | 26.6700.016 | Хомут | |
| 13.0920.602 | 13.0920.602 | Шайба | |
| 40-460-7033 | 40-460-7033 | Шайба | |
| 6402.12 | 6402.12 | Шайба | |
| 6402.6 | 6402.6 | Шайба | |
| 6402.8 | 6402.8 | Шайба | |
| 03.6700.007-01 | 03.6700.007-01 | Штуцер | |
| 13.0920.610 | 13.0920.610 | Штуцер | |
| 13.1100.002-01 | 13.1100.002-01 | Штуцер | |
| 13.1100.005 | 13.1100.005 | Штуцер | |
| 13.1100.011 | 13.1100.011 | Штуцер | |
| 40-460-7028 | 40-460-7028 | Штуцер | |
| 1 | 26.6710.000 | Труба | |
| 2 | 13.1112.000-44-03 | Труба | |
| 3 | 26.6796.100 | Клапан разгрузочный | |
| 4 | 13.1100.100-01 | РВД 12 - 25 - 550 | |
| 5 | 13.1112.000-26 | Труба | |
| 6 | 13.1112.000-27 | Труба | |
| 7 | 13.1112.000-39-03 | Труба | |
| 8 | 13.1112.000-41-03 | Труба | |
| 9 | 13.1112.000-42-03 | Труба | |
| 10 | 13.1112.000-29 | Труба | |
| 11 | 13.1112.000-28 | Труба | |
| 12 | 26.6771.000 | Клапан перепускной | |
| 13 | 13.1110.000-04-03 | Труба | |
| 14 | 13.1111.000-23-03 | Труба | |
| 15 | 13.1111.000-18 | Труба | |
| 16 | 13.1111.000-20-03 | Труба | |
| 17 | 13.1112.000-43-01 | Труба | |
| 18 | 13.1112.000-64 | Труба | |
| 19 | 13.1112.000-40-01 | Труба | |
| 20 | 13.1112.000-07-01 | Труба | |
| 21 | 13.1112.000-06-01 | Труба | |
| 22 | ЭО-2621АВ-231-4000-0 | РВД 20 - 1450 | |
| 23 | 6402.10 | Шайба | |
| 24 | 7798.10.20 | Болт | |
| 25 | 13.1111.000-25 | Труба | |
| 26 | 13.1112.000-58-01 | Труба | |
| 27 | 13.1112.000-59 | Труба | |
| 28 | ЭО-2621АВ-Р231-4000 | РВД 20 - 850 | |
| 29 | 13.1111.000-10 | Труба | |
| 30 | 13.1111.000-08-01 | Труба | |
| 31 | 13.1111.000-05-01 | Труба | |
| 32 | 13.1111.000-13 | Труба | |
| 33 | 13.1111.000-09 | Труба | |
| 34 | 7798.10.25 | Болт | |
| 35 | 03.6700.011 | Скоба | |
| 36 | 5915.10 | Гайка | |
| 37 | ЭО-2621АВ-231-4000-0 | РВД 20 - 1450 | |
| 38 | 13.1105.000-01 | Дроссель | |
| 39 | 13.1111.000-11-04 | Труба | |
| 40 | 13.1111.000-19-04 | Труба | |
| 41 | 13.1112.000-56 | Труба | |
| 42 | 13.1112.000-55 | Труба | |
| 43 | 26.3130.000-01 | Гидрозамок | |
| 44 | 13.1112.000-51-01 | Труба | |
| 45 | 13.1112.000-50-1 | Труба | |
| 46 | 13.1112.000-54-02 | Труба | |
| 47 | 26.6796.100-01 | Клапан разгрузочный | |
| 48 | 13.1111.010-15-03 | Труба | |
| 49 | 26.3125.000-01 | Патрубок | |
| 50 | 13.1110.010-02-03 | Труба | |
| 51 | 26.4702.000Б | Труба | |
| 52 | 13.1111.000-17-02 | Труба | |
| 53 | 13.1111.000-21-04 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
