Каталог запасных частей к технике: Булат ЭО-2621B. Рукоять
1
1
2
2
3
3
4
5
5
6
7
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19

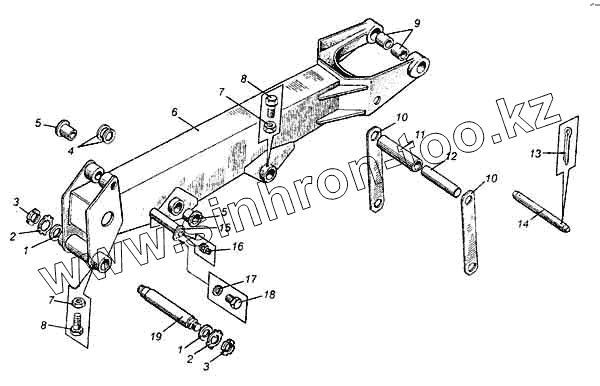

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 03.5600.002 | Шайба | |
| 2 | 11872.36 | Шайба | |
| 3 | 11871.36.1.5 | Гайка | |
| 4 | 03.5700.007 | Кольцо | |
| 5 | 03.5700.008 | Втулка | |
| 6 | 03.5701.100 | Короб | |
| 7 | 5915.12 | Гайка | |
| 8 | 1481.12.35 | Винт | |
| 9 | 11.1200.003 | Втулка | |
| 10 | 03.5700.002 | Тяга | |
| 11 | 03.5700.001 | Труба | |
| 12 | 03.5700.004 | Втулка | |
| 13 | 397.6.3.63 | Шплинт | |
| 14 | 03.5700.003 | Ось | |
| 15 | 03.5700.100 | Палец | |
| 16 | 19853.1.2 | Масленка | |
| 17 | 6402.16 | Шайба | |
| 18 | 7798.16.30 | Болт | |
| 19 | 03.5600.001 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
