Каталог запасных частей к технике: Булат ЭО-2621B. Подвеска крановая
1
2
2
2
2
3
3
3
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17

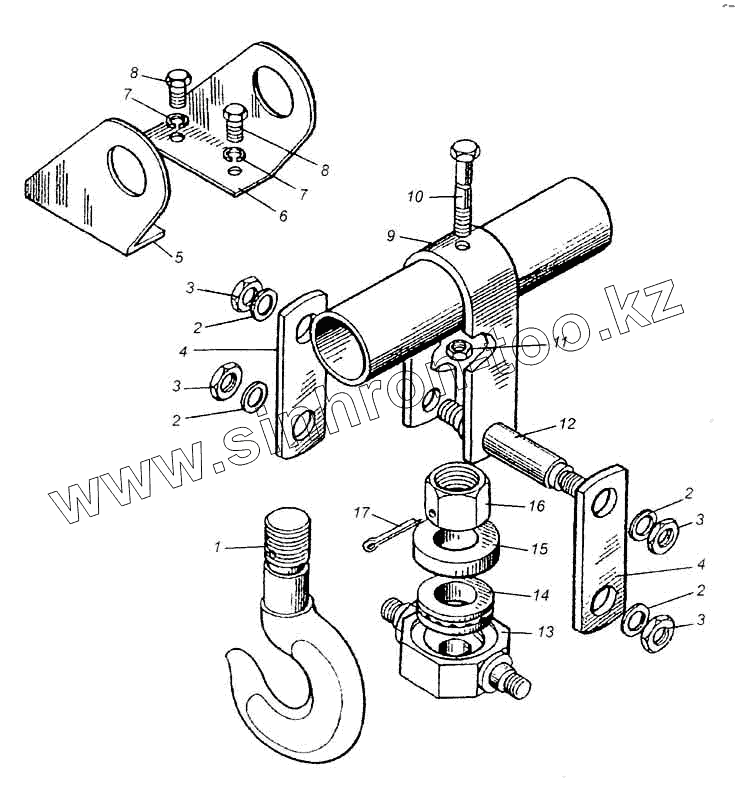

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01.2400.001 | Крюк | |
| 2 | 50.7413.016 | Шайба | |
| 3 | 5915.16 | Гайка | |
| 4 | 11.2400.004 | Щека | |
| 5 | 03.7600.001 | Ухо | |
| 6 | 03.7600.002 | Ухо | |
| 7 | 6402.10 | Шайба | |
| 8 | 7798.10.20 | Болт | |
| 9 | 03.7600.100 | Обойма | |
| 10 | 7798.10.90 | Болт | |
| 11 | 5915.10 | Гайка | |
| 12 | 12.2400.016 | Ось | |
| 13 | 12.2400.003 | Ось | |
| 14 | 6874.8206 | Подшипник | |
| 15 | 12.2400.005 | Крышка | |
| 16 | 11.2400.009 | Гайка | |
| 17 | 397.6.3.63 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
