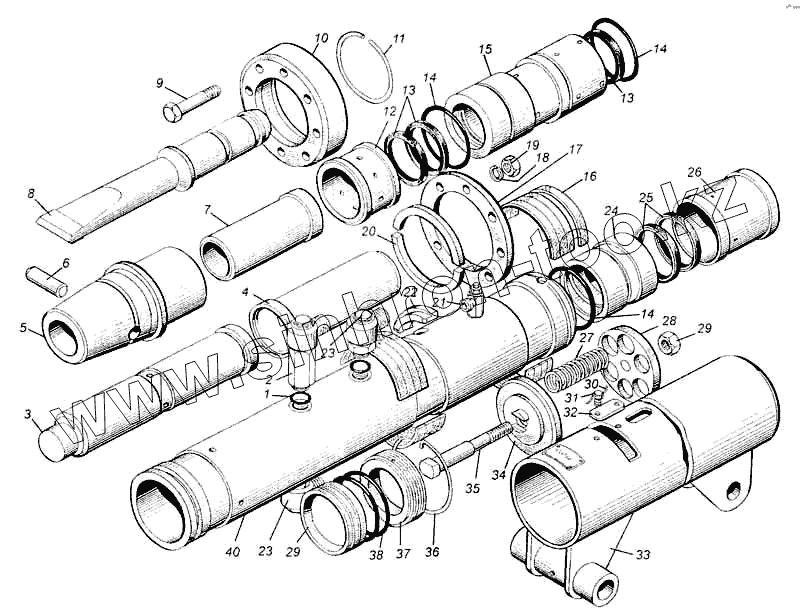

Каталог запасных частей к технике: Булат ЭО-2621B. Гидромолот ГПМ-120
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9833.040.043 | Кольцо | |
| 2 | 26.0201.300 | Соединение поворотное | |
| 3 | 26.0201.001 | Боек | |
| 4 | 26.0201.160 | Клапан | |
| 5 | 26.0201.051 | Направляющая | |
| 6 | 9650.11.30Х3.95 | Ось | |
| 7 | 26.0201.052 | Втулка | |
| 8 | 26.0201.150 | Клин | |
| 9 | 7798.20.1.5.120 | Болт | |
| 10 | 26.0201.008 | Фланец | |
| 11 | 26.0201.022 | Кольцо запорное | |
| 12 | 26.0201.006 | Втулка распорная | |
| 13 | 14896.120.140 | Манжета | |
| 14 | 9833.130.140.58 | Кольцо | |
| 15 | 26.0201.002 | Втулка | |
| 16 | 26.0201.016 | Полукольцо | |
| 17 | 26.0201.007 | Фланец | |
| 18 | 6402.20 | Шайба | |
| 19 | 5915.20.1.5 | Гайка | |
| 20 | 26.0201.014 | Полукольцо | |
| 21 | 26.0201.400 | Клапан | |
| 22 | 26.0201.015 | Упор | |
| 23 | 26.0201.190 | Соединение поворотное | |
| 24 | 26.0201.003 | Втулка | |
| 25 | 14896.130.110 | Манжета | |
| 26 | 26.0201.012 | Втулка распорная | |
| 27 | 26.0201.017 | Пружина | |
| 28 | 26.0201.025 | Опора верхняя | |
| 29 | 5915.24.2 | Гайка | |
| 30 | 3282.2 | Проволока | |
| 31 | 7798.3.10.20 | Болт | |
| 32 | 26.0201.021 | Планка | |
| 33 | 26.0201.100 | Кронштейн | |
| 34 | 26.0201.024 | Опора нижняя | |
| 35 | 26.0201.023 | Шток | |
| 36 | 26.0201.027 | Кольцо стопорное | |
| 37 | 26.0201.011 | Гайка | |
| 38 | 9833.140.150.46 | Кольцо | |
| 39 | 26.0201.013 | Поршень | |
| 40 | 26.0201.005 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
