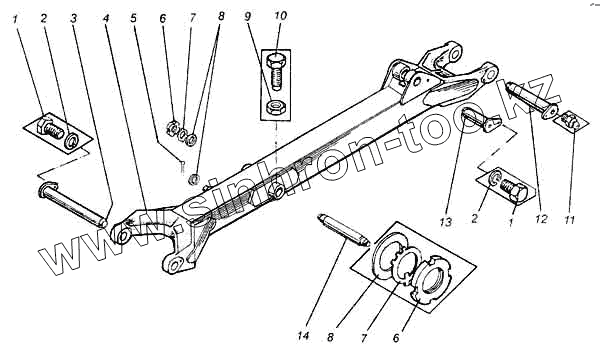

Каталог запасных частей к технике: Булат ЭО-2621B-3. Стрела
1
1
2
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7798.16.30 | Болт | |
| 2 | 6402.16 | Шайба | |
| 3 | 03.5600.300 | Палец | |
| 4 | 13.0602.000 | Металлоконструкция стрелы | |
| 5 | 397.6,3.63 | Шплинт | |
| 6 | 11871.36.1.5 | Гайка | |
| 7 | 11872.36 | Шайба | |
| 8 | 03.5600.002 | Шайба | |
| 9 | 5915.12 | Гайка | |
| 10 | 03.5600.003 | Болт специальный | |
| 11 | 19853.1,2 | Масленка | |
| 12 | 03.5600.100 | Палец | |
| 13 | 03.5600.200 | Палец | |
| 14 | 03.5600.001 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
