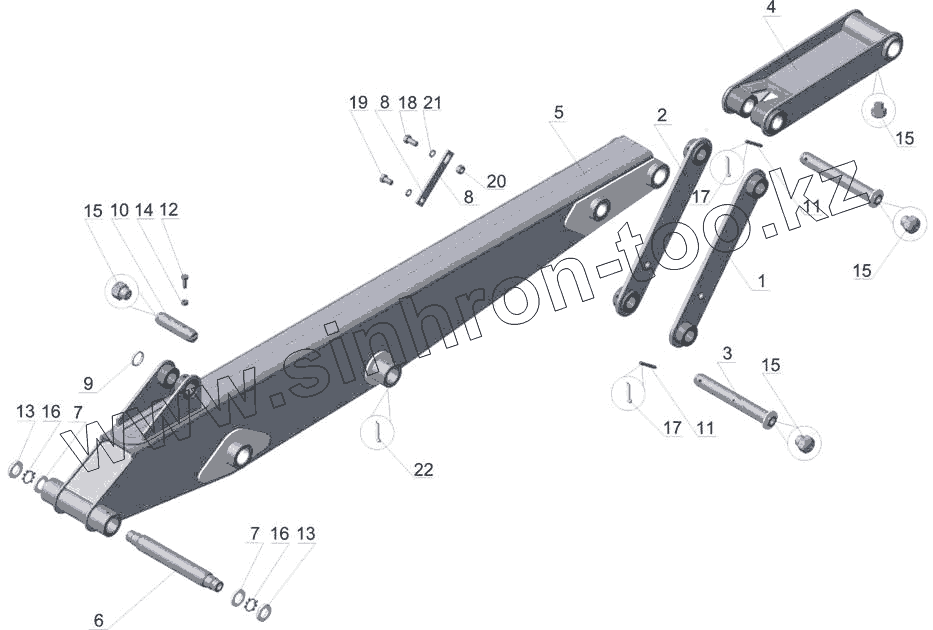

Каталог запасных частей к технике: Булат ЭО-2621B-3. Рукоять
1
2
3
5
6
7
7
8
8
9
10
11
11
12
13
13
14
15
15
15
15
16
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13.5100.100 | Тяга | |
| 2 | 13.5100.200 | Тяга | |
| 3 | 13.5100.300 | Палец | |
| 4 | 13.5100.400 | Кронштейн | |
| 5 | 13.0701.000 | Металлоконструкция рукоятки | |
| 6 | 03.5600.001 | Палец | |
| 7 | 03.5600.002 | Шайба | |
| 8 | 13.5400.001 | Тяга | |
| 9 | 03.5700.007 | Кольцо | |
| 10 | 13.0700.001 | Палец | |
| 11 | 13.0700.002 | Палец | |
| 12 | 03.5600.003-ТН | Болт с доработкой | |
| 13 | 03.5600.004-ТН | Гайка | |
| 14 | 5915.12 | Гайка | |
| 15 | 198531.2 | Масленка | |
| 16 | 11872-36 | Шайба | |
| 17 | 397.3,2х20 | Шплинт | |
| 18 | 7798.16х30 | Болт | |
| 19 | 7798.16х35 | Болт | |
| 20 | 5915.16 | Гайка | |
| 21 | 6402.16 | Шайба | |
| 22 | 397.5х32 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
