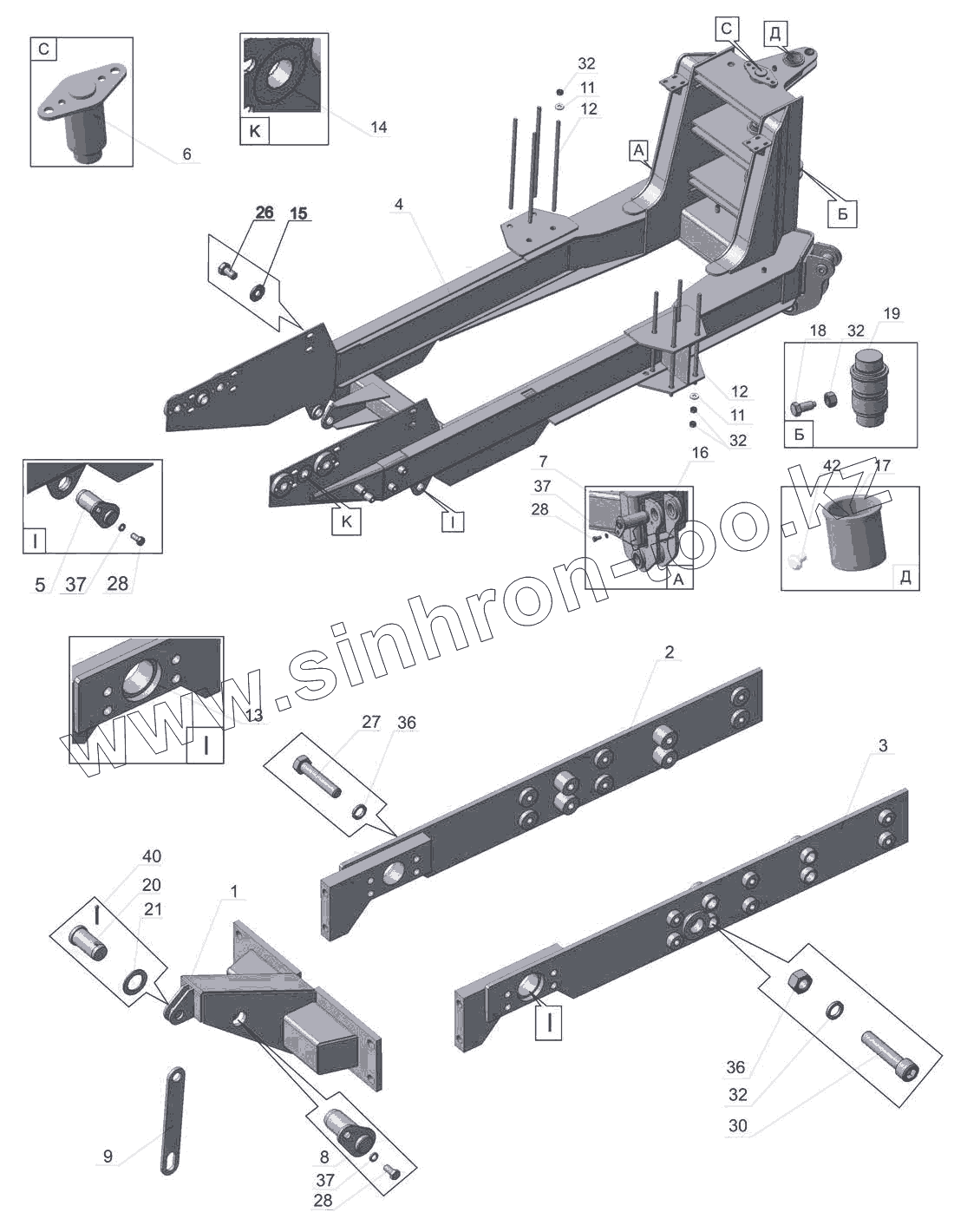

Каталог запасных частей к технике: Булат ЭО-2621B-3. Рама
1
2
3
4
5
6
7
8
9
11
11
12
12
13
14
15
16
17
18
19
20
21
26
27
28
28
28
30
32
32
32
32
36
36
37
37
37
40
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТН.Э.15.05.01.020 | Кронштейн передний | |
| 2 | ТН.Э.15.05.01.050 | Вкладыш | |
| 3 | ТН.Э.15.05.01.050-01 | Вкладыш | |
| 4 | ТН.Э.15.05.01.100 | Металлоконструкция рамы | |
| 5 | 26.5120.100 | Палец | |
| 6 | 13.0110.200 | Палец | |
| 7 | 37.0100.300 | Палец | |
| 8 | 03.5100.200 | Палец | |
| 9 | ТН.Э.15.05.01.200 | Тяга | |
| 11 | ТН.Э.15.05.01.002 | Шайба | |
| 12 | ТН.Э.15.05.01.003 | Шпилька | |
| 13 | ТН.Э.15.05.01.004 | Кольцо | |
| 14 | ТН.Э.15.05.01.005 | Втулка | |
| 15 | 01.4300.002 | Шайба | |
| 16 | 03.5300.009 | Шайба установочная | |
| 17 | 13.0100.001 | Втулка | |
| 18 | 13.0120.002-ТН | Болт с доработкой | |
| 19 | 13.0120.001-ТН | Палец | |
| 20 | 03.5500.201 | Палец | |
| 21 | 26.5500.007 | Шайба | |
| 25 | 7798.20.45 | Болт | |
| 26 | 7798.16.30 | Болт | |
| 27 | 7798.16.80 | Болт | |
| 28 | 25.12.7798 | Болт | |
| 30 | 11738.16х75 | Винт | |
| 32 | 5915.16 | Гайка | |
| 35 | 6402.20 | Шайба | |
| 36 | 6402.16 | Шайба | |
| 37 | 6402.12 | Шайба | |
| 40 | 39.4.32 | Шплинт | |
| 42 | 19853-1.2 | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
