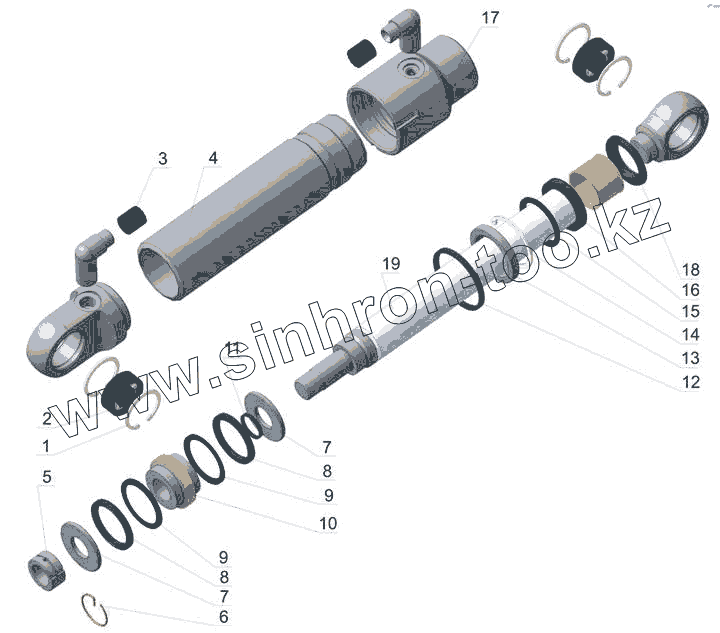

Каталог запасных частей к технике: Булат ЭО-2621B-3. Гидроцилиндр отвала
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 50.8020.004-ТН | Кольцо пружинное | |
| 2 | 3635ШС40 | Подшипник | |
| 3 | 22241.24.1,5Б | Крышка | |
| 4 | 50.8020.100-04 | Гильза | |
| 5 | 50.8016.031 | Гайка | |
| 6 | 03.6200.006 | Кольцо | |
| 7 | 50.8016.001 | Кольцо | |
| 8 | 14896.1.80-65-2а | Манжета | |
| 9 | 50.8016.008-ТН | Кольцо | |
| 10 | 50.8016.200 | Поршень | |
| 11 | 18829.035-041-36 | Кольцо | |
| 12 | 18829.090-100-58 | Кольцо | |
| 13 | Э153-1500-05а | Кольцо | |
| 14 | 50.8020.004-02-ТН | Кольцо пружинное | |
| 15 | Э153-1400-23к | Кольцо подворотниковое | |
| 16 | 26.6510.008 | Манжета | |
| 17 | 50.8020.300-ТН-02 | Крышка | |
| 18 | Э153-1400-14 | Грязесъемник | |
| 19 | 50.8020.200-01 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
