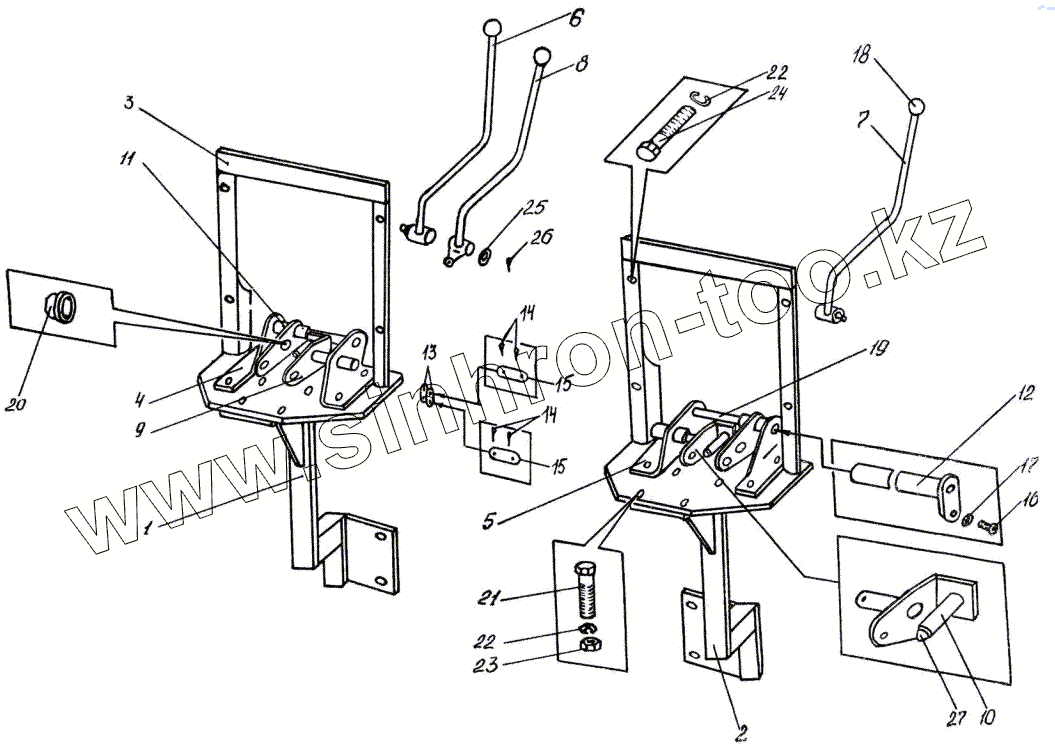

Каталог запасных частей к технике: Булат ЭО-2621B-2. 13.1720.000 УПРАВЛЕНИЕ
13.1720.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13.1720.000 | 13.1720.000 | Управление | |
| 13.1230.000 | 13.1230.000 | Установка гидрораспределителей | |
| 1 | 13.0401.000 | Кронштейн | |
| 2 | 13.0401.000-01 | Кронштейн | |
| 3 | 13.1720.100 | Стойка | |
| 4 | 13.1720.200 | Кронштейн | |
| 5 | 13.1720.300 | Кронштейн | |
| 6 | 13.1720.400 | Рычаг | |
| 7 | 13.1720.400-01 | Рычаг | |
| 8 | 13.1720.500 | Рычаг | |
| 9 | 13.1720.600 | Водило | |
| 10 | 13.1720.600-01 | Водило | |
| 11 | 13.1720.700 | Коромысло | |
| 12 | 13.1720.800 | Палец | |
| 13 | 03.6800.004 | Серьга | |
| 14 | 307.2.12 | Шплинт | |
| 15 | 03.6800.005 | Палец | |
| 16 | 17473.6.12 | Винт | |
| 17 | 6402.6 | Шайба | |
| 18 | Э 153.0803.100а | Головка рычага | |
| 19 | 13.1720.002 | Втулка | |
| 20 | 13.1720.001 | Седло | |
| 21 | 7798.10.30 | Болт | |
| 22 | 6402.10.65 | Шайба | |
| 23 | 5915.10.5 | Гайка | |
| 24 | 7798.10.25 | Болт | |
| 25 | 11371.16.10 | Шайба | |
| 26 | 397.4.25 | Шплинт | |
| 27 | 19853.1.2 | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
