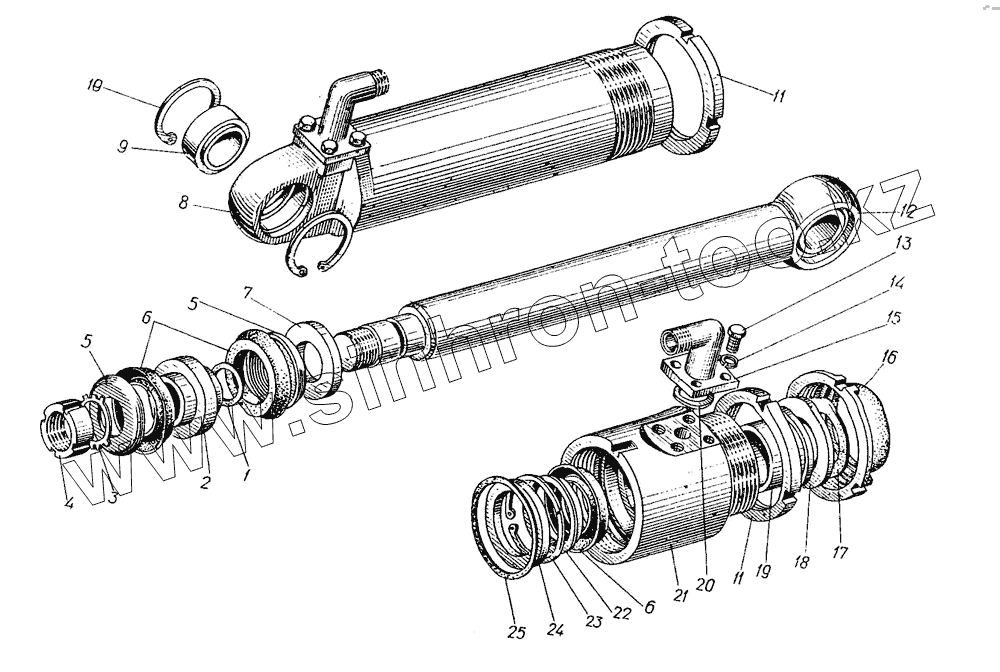

Каталог запасных частей к технике: Булат ЭО-2621А. Цилиндр бульдозера 03.6500.000
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Кольцо HI-35x28-2 | Кольцо HI-35x28-2 | |
| 2 | 03.6200.001 | Поршень | |
| 3 | Шайба 33 | Шайба 33 | |
| 4 | 03.6200.003 | Гайка круглая | |
| 5 | 11.1500.003 | Упор | |
| 6 | Манжета 55x80 | Манжета 55x80 | |
| 7 | 12.1700.013 | Кольцо | |
| 8 | 03.6500.100 | Труба в сборе | |
| 9 | Подшипник Ш40 | Подшипник Ш40 | |
| 10 | Кольцо Б62 | Кольцо Б62 | |
| 11 | 11.1500.015 | Гайка круглая | |
| 12 | 03.6500.300 | Шток | |
| 13 | Болт М10х20 | Болт М10х20 | |
| 14 | Шайба 10 | Шайба 10 | |
| 15 | 06.6310.011 | Штуцер угловой | |
| 16 | 11.1400.011 | Крышка | |
| 17 | 11.1400.014 | Грязесъемник | |
| 18 | 11.1400.013 | Шайба | |
| 19 | 11.1400.012 | Втулка | |
| 20 | 11.1400.020 | Кольцо уплотнительное | |
| 21 | 03.6202.001 | Крышка передняя | |
| 22 | 11.1400.019 | Кольцо подворотниковое | |
| 23 | Кольцо Б80 | Кольцо Б80 | |
| 24 | 11.1500.005 | Кольцо | |
| 25 | 11.1500.013 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
