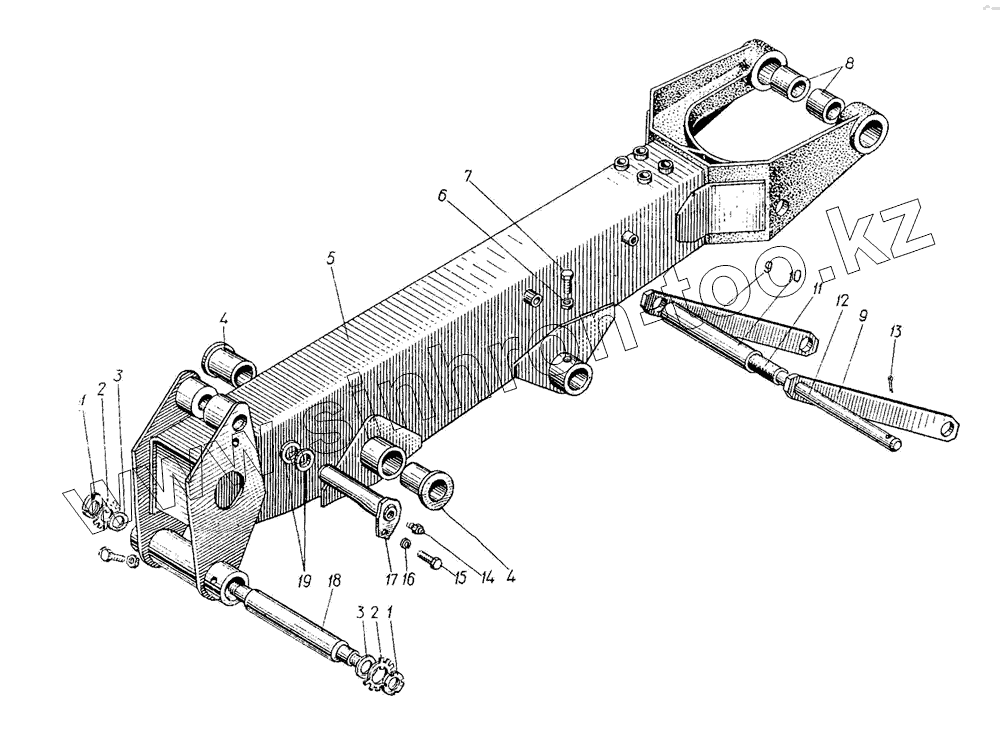

Каталог запасных частей к технике: Булат ЭО-2621А. Рукоять 03.5700.000
1
1
2
2
3
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Гайка M36x15 | Гайка M36x15 | |
| 2 | Шайба 36 | Шайба 36 | |
| 3 | 03.5600.002 | Шайба | |
| 4 | 03.5700.008 | Втулка | |
| 5 | 03.5701.000 | Металлоконструкция рукояти | |
| 6 | Гайка М12 | Гайка М12 | |
| 7 | Винт M12x35 | Винт M12x35 | |
| 8 | 11.1200.003 | Втулка | |
| 9 | 03.5700.002 | Тяга | |
| 10 | 03.5700.001 | Труба | |
| 11 | 03.5700.004 | Втулка | |
| 12 | 03.5700.003 | Ось | |
| 13 | Шплинт 6.3x60 | Шплинт 6.3x60 | |
| 14 | Масленка I-B | Масленка I-B | |
| 15 | Болт M16x30 | Болт M16x30 | |
| 16 | Шайба 16 | Шайба 16 | |
| 17 | 03.5700.100 | Палец | |
| 18 | 03.5600.001 | Палец | |
| 19 | 03.5700.007 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
