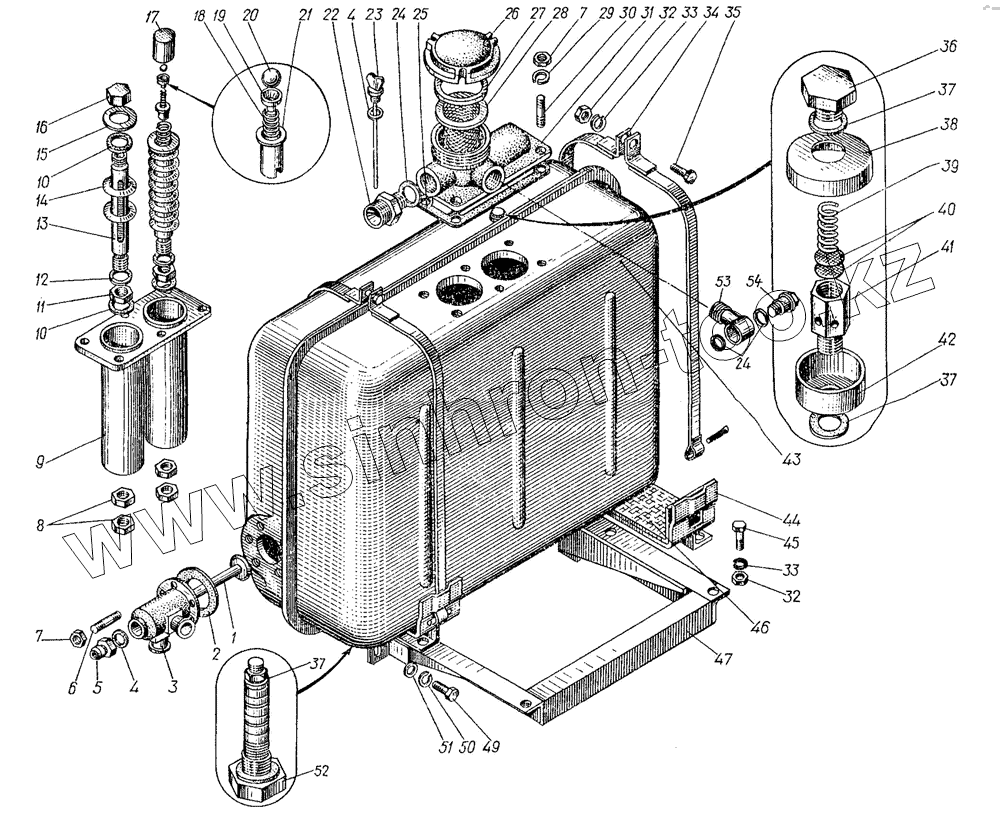

Каталог запасных частей к технике: Булат ЭО-2621А. Масляный бак с фильтром 03.8800.000
1
2
3
4
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
37
37
39
40
41
42
43
44
45
45
46
47
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 03.6020.010 | Клапан в сборе | |
| 2 | 03.6020.006 | Прокладка | |
| 3 | 03.6020.300 | Патрубок всасывающий | |
| 4 | Кольцо H1-20x16-2 | Кольцо H1-20x16-2 | |
| 5 | 01.0700.029 | Гайка глухая | |
| 6 | Шпилька АМ8х20(8/16) | Шпилька АМ8х20(8/16) | |
| 7 | Гайка М8 | Гайка М8 | |
| 8 | 01.0700.000 | Гайка специальная | |
| 9 | 50.4671.300 | Бак фильтров | |
| 10 | 50.4671.029 | Прокладка | |
| 11 | 01.0700.011 | Гайка специальная | |
| 12 | 11.0801.032 | Кольцо уплотнительное | |
| 13 | 50.4671.011 | Труба | |
| 14 | 54.57.020A | Фильтрующий элемент в сборе | |
| 15 | 50.4671.012 | Кольцо отражательное | |
| 16 | 50.4671.016 | Гайка упорная | |
| 17 | 01.0700.014 | Корпус | |
| 18 | 01.0700.005 | Пружина | |
| 19 | 01.0700.004 | Гнездо клапана | |
| 20 | Шарик III-15,081 ммН | Шарик III-15.081 ммН | |
| 21 | 01.0700.003 | Стаканчик | |
| 22 | 50.4671.023 | Штуцер | |
| 23 | 50.4671.600 | Щуп | |
| 24 | 11.2247.003 | Кольцо уплотнительное | |
| 25 | 50.4671.019 | Прокладка | |
| 26 | 50.4671.003 | Крышка фильтров | |
| 27 | 50.4671.013 | Прокладка | |
| 28 | 50.4671.400 | Фильтр грубой чистки | |
| 29 | Шайба 8 65Г | Шайба 8 65Г | |
| 30 | Шпилька АМ8х35(10/22) | Шпилька АМ8х35(10/22) | |
| 31 | 03.6020.004 | Корпус фильтров | |
| 32 | Гайка М10 | Гайка М10 | |
| 33 | Шайба 10 65Г | Шайба 10 65Г | |
| 34 | 50.4671.500 | Стяжка | |
| 35 | Болт М10х35 | Болт М10х35 | |
| 36 | 50.4671.024 | Пробка | |
| 37 | 50.4671.004 | Прокладка | |
| 39 | 03.8860.004 | Пружина | |
| 40 | 01.0700.017 | Набивка | |
| 41 | 03.8860.002 | Корпус сапуна | |
| 42 | 03.8860.001 | Чашечка | |
| 43 | 50.4671.110 | Металлоконструкция бака | |
| 44 | 50.4671.900 | Кронштейн бака | |
| 45 | 03.8860.003 | Крышка сапуна | |
| 45 | Болт M10x25 | Болт M10x25 | |
| 46 | 50.4671.215 | Прокладка | |
| 47 | 01.6010.000 | Кронштейн масляного бака | |
| 49 | Болт М16х30 | Болт М16х30 | |
| 50 | Шайба 16 65Г | Шайба 16 65Г | |
| 51 | Шайба 16 | Шайба 16 | |
| 52 | 50.4671.310 | Патрон магнитный | |
| 53 | 01.4277.000 | Штуцер с втулкой | |
| 54 | 50.4574.513 | Винт глухой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
