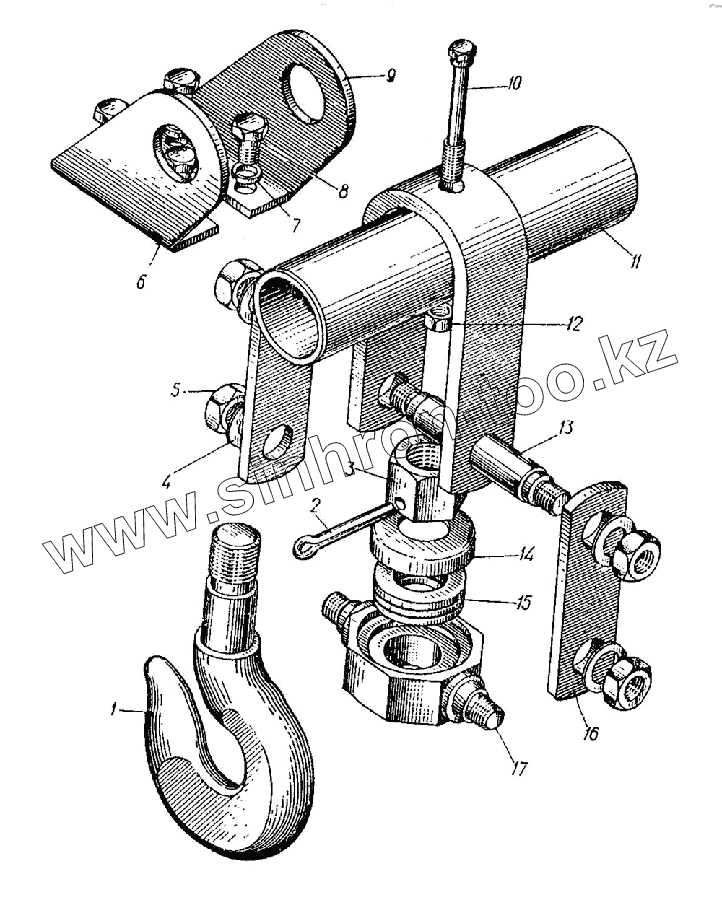

Каталог запасных частей к технике: Булат ЭО-2621А. Крановая подвеска 03.7600.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01.2400.001 | Крюк | |
| 2 | Шплинт 6.3x60 | Шплинт 6.3x60 | |
| 3 | 11.2400.009 | Гайка | |
| 4 | 50.7413.016 | Шайба | |
| 5 | Гайка М16 | Гайка М16 | |
| 6 | 03.7600.001 | Ухо | |
| 7 | Шайба 10 | Шайба 10 | |
| 8 | Болт М10х20 | Болт М10х20 | |
| 9 | 03.7600.002 | Ухо | |
| 10 | Болт М10х90 | Болт М10х90 | |
| 11 | 03.7600.100 | Обойма | |
| 12 | Гайка М10 | Гайка М10 | |
| 13 | 12.2400.016 | Ось | |
| 14 | 12.2400.005 | Крышка | |
| 15 | Подшипник 8206 | Подшипник 8206 | |
| 16 | 11.2400.004 | Щека | |
| 17 | 12.2400.003 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
