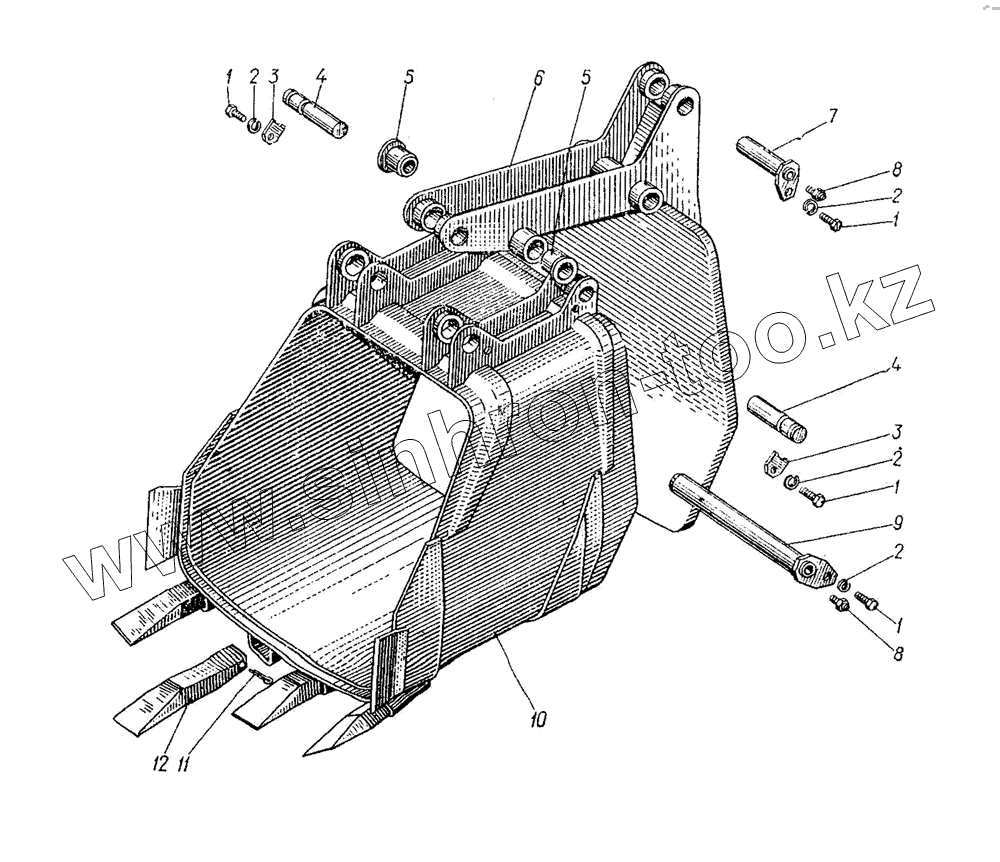

Каталог запасных частей к технике: Булат ЭО-2621А. Ковш 03.5800.000
1
1
1
1
2
2
2
2
3
3
4
4
5
5
6
7
8
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М16х30 | Болт М16х30 | |
| 2 | Шайба 16 | Шайба 16 | |
| 3 | 03.5800.002 | Фиксатор | |
| 4 | 03.5800.001 | Палец | |
| 5 | 03.5802.101 | Втулка | |
| 6 | 03.5802.000 | Днище ковша | |
| 7 | 03.5800.200 | Палец | |
| 8 | Масленка I-B | Масленка I-B | |
| 9 | 03.5800.100 | Палец | |
| 10 | 03.5801.000 | Корпус ковша | |
| 11 | Шплинт 10x70 | Шплинт 10x70 | |
| 12 | 03.5800.003 | Зуб |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
