Каталог запасных частей к технике: Брянский Арсенал TG-250. Установка замка капота

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

7

7

8

8

9

10

11

12

12

13

13

14

14

14

15

16

17

18

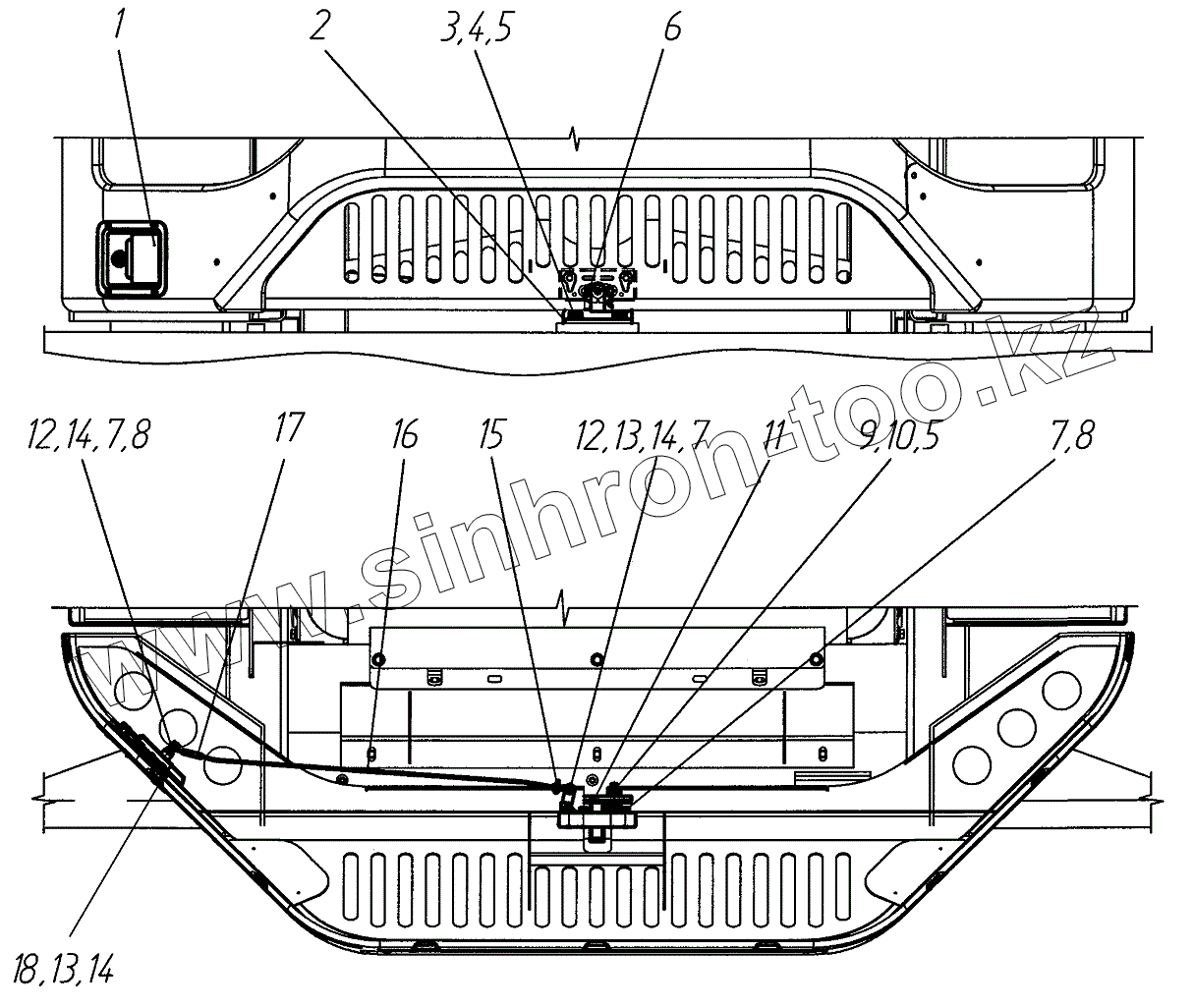

Позиция на иллюстрации	Заводской номер детали		Название детали
1	64-50-412-10		Замок
2	172.12.00.00.004		Кронштейн
3	Болт М10х20		Болт М10х20
4	Шайба 10.65Г		Шайба 10.65Г
5	Шайба 10		Шайба 10
6	SOUTHCO R4-50-42-101-10		Замок роторный
7	Болт М6х25		Болт
8	Шайба 6.65Г		Шайба 6.65Г
9	Болт М10х30		Болт М10х30
10	Гайка М10.88.016		Гайка
11	172.12.03.00.000		Кронштейн
12	172.12.00.00.006		Втулка
13	Гайка М6.88.016		Гайка
14	Шайба 6		Шайба
15	Канат2,2-Г-1-С-Н-1770		Зажим троса
16	172.12.00.00.007		Трос
17	172.12.03.00.000		Кронштейн
18	Винт М6х16		Винт
