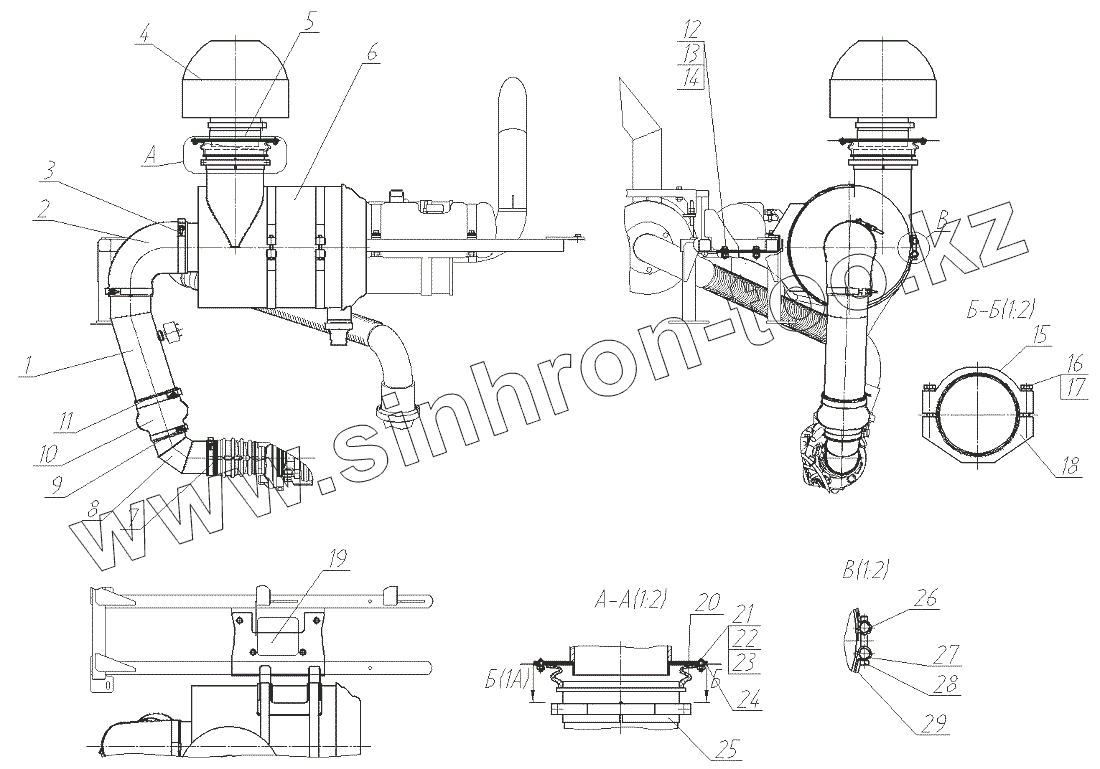

Каталог запасных частей к технике: Брянский Арсенал TG-250. Установка воздухоочистителя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	771.02.04.01.000		Патрубок
2	3316589 S		Патрубок
3	Robust 162-174		Хомут силовой одноболтовый
4	АР8410		Моноциклон АР8410
5	760.22.04.00.500		Переходник
6	ФВ 725.1109510		Фильтр воздушный
7	Robust 104-112		Хомут силовой одноболтовый
8	771.02.04.02.000		771.02.04.02.000
9	Robust 113-121		Хомут силовой одноболтовый
10	3316618 S		Рукав переходной
11	Robust 131-139		Хомут силовой одноболтовый
12	Болт М10-6gх30.58.016		Болт М10-6gх30.58.016
13	Гайка М10-6Н.5.06		Гайка М10-6Н.5.06
14	Шайба С.10.02.Ст3cп.016		Шайба
15	760.22.04.00.007		Хомут
16	Болт М10-6gх65.58.016		Болт
17	Шайба 10 65Г 016		Шайба
18	760.22.04.00.006		Хомут
19	771.02.04.00.100		Кронштейн
20	760.22.04.00.004		Патрубок
21	Винт В.М6-6gх16.58.016		Винт
22	Гайка М6-6Н.6.016		Гайка
23	Шайба 6 65Г 016		Шайба
24	760.22.04.00.008		Прокладка
25	760.22.04.00.005		Переходник
26	257.02.04.00.010		Бонка
27	257.02.04.00.009		Бонка
28	Болт М10-6gх60.58.016		Болт
29	760.22.04.00.001		Стяжка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
