Каталог запасных частей к технике: Брянский Арсенал TG-250. Установка коробки передач

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

11

12

13

14

15

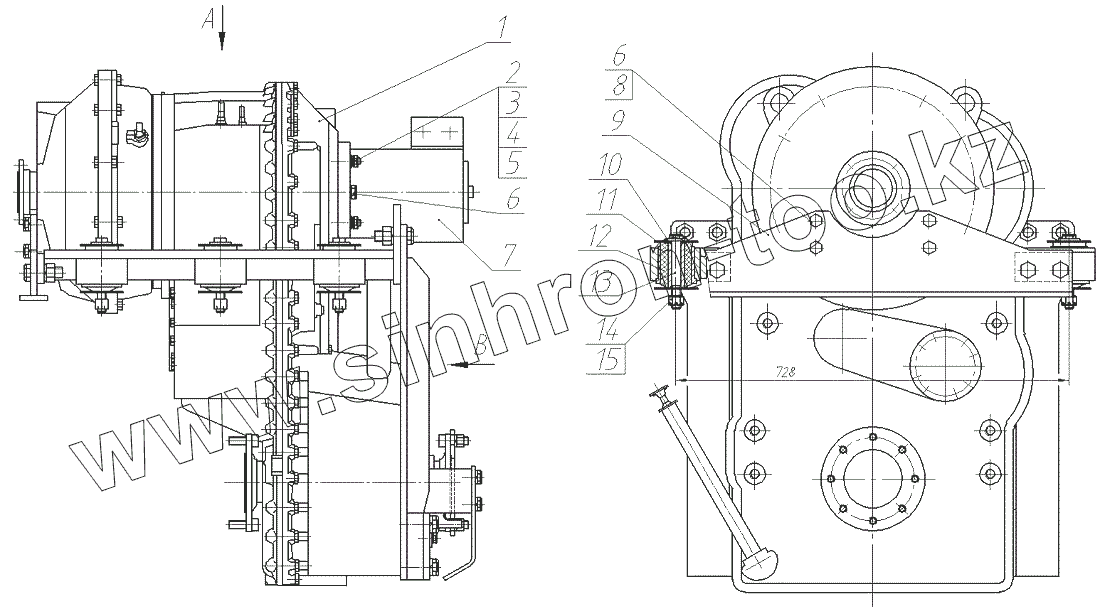

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6WG-210		Коробка перемены передач 6WG-210
2	Гайка М12-6Н.6.016		Гайка
3	Шайба 12 65Г 016		Шайба
4	Шайба С.12.02.Ст3сп.016		Шайба
5	Шпилька М12-6gх35.88.45.016		Шпилька
6	Шайба 16 65Г 016		Шайба
7	90R100-SB-2-CD60-S3S1-F33-PEA-40-40-24		Насос
8	Болт М16-6gх35.109.40Х.016		Болт
9	760.03.01.03.000		Кронштейн
10	200.08.00.00.053-80		Шайба
11	200.16.00.00.001-80		Шайба
12	200.16.00.01.000		Амортизатор
13	225.02.05.00.007		Болт
14	Гайка М16-6Н.8.45.016		Гайка
15	Шплинт 4х40.06		Шплинт 4х40.06
16	760.03.01.01.000		Кронштейн
17	Болт М20-6gх60.88.40Х.016		Болт
18	Гайка М20-6Н.6.016		Гайка
19	Шайба 20 65Г 016		Шайба
20	760.03.01.02.000		Кронштейн
21	257.03.00.00.001		Штуцер
22	РВД 6.23.500 М14х1.5		РВД
23	257.03.00.00.017		Гайка
24	Шайба 14 65Г 016		Шайба
25	257.03.00.00.008		Переходник
26	257.03.00.00.014		Кожух
27	257.03.00.00.016		Кронштейн
28	257.03.03.00.000		Кронштейн
29	Болт М10-6gх16..58.016		Болт
30	Шайба 10 65Г 016		Шайба
31	Болт М20-6gх40.88.40Х.016		Болт
32	257.03.00.00.003		Кронштейн
33	257.03.00.00.004		Болт
34	Болт М14-6gх20.58.016		Болт
35	257.03.04.00.000		Кронштейн

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
