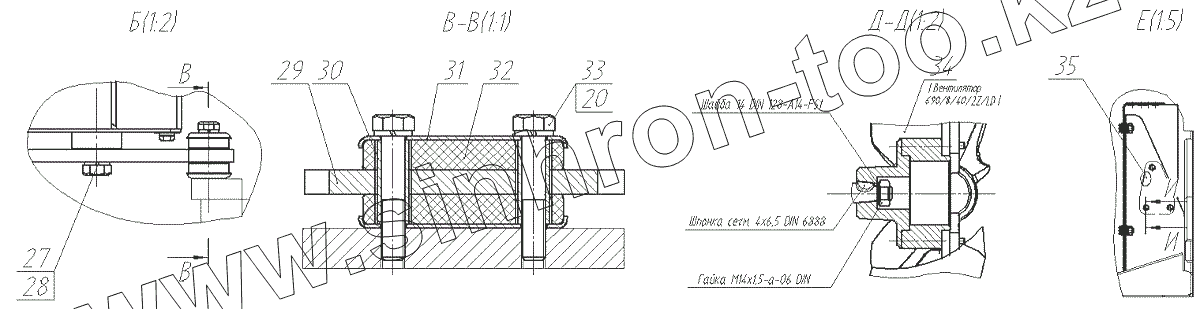

Каталог запасных частей к технике: Брянский Арсенал TG-250. Установка блока радиаторов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
20
27
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 АТГ250ЯК.1301.0000 Радиатор Б
2 771.02.02.01.002 Платик
3 Болт М8-6gх20.58.016 Болт М8-6gх20.58.016
4 Шайба 8 65Г 016 Шайба
5 771.02.02.01.010 Пластина
6 HPV18 Теплообменник HPV18
7 771.02.02.01.005 Кронштейн
8 AZMN-22-025UCB20PX-S0077 Мотор шестеренный
9 Болт М10-6gх20.58.016 Болт
10 Гайка М10-6Н.8.016 Гайка
11 Шайба С.10.02.Ст3cп.016 Шайба
12 771.02.02.01.007 Прижим
13 771.02.02.01.008 Уплотнение
14 771.02.02.01.003 Уголок
15 225.02.00.00.002-02 Втулка
16 225.02.00.00.001 Прокладка
17 225.02.00.00.003 Чашка
18 Гайка М12-6Н.5 Гайка
19 Болт М12-6gх25.58.016 Болт М12-6gх25.58.016
20 Шайба 12 65Г 016 Шайба
21 771.02.02.01.004 Стяжка
22 Болт М10-6gх30.58.016 Болт М10-6gх30.58.016
23 Шайба 10 65Г 016 Шайба
24 Гайка М8-6Н.6.016 Гайка М8-6Н.6.016
25 Шайба 8 65Г 016 Шайба
26 Шайба С.8.02.Ст3сп.016 Шайба
27 Болт М16-6gх30.58.016 Болт
28 771.02.02.01.001 Основание
29 225.02.00.00.002-01 Втулка
30 225.02.04.00.003 Накладка
31 225.02.04.00.004 Подушка
32 Болт М12-6gх65.58.016 Болт
33 690/8/40/2Z/LD FR8397001690 Вентилятор без мотора
34 771.02.02.01.006 Прижим
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
