Каталог запасных частей к технике: Брянский Арсенал TG-200 (770.исп.01). Сигнал заднего хода

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано TG-140 (2014) TG-140 (2019) TG-180 (2013) TG-180 (760-12) (2017) TG-200 (770.исп.01) (2014) TG-200 (770.исп.11) (2014) TG-250 (2014) TG-250 (2018) TG-250 (782-80) (2017) АсфК-3-02 (2010) ГС-10.01 (2010) ГС-10.07 (2019) ГС-14.02 (2003) ГС-14.02 (2009) ГС-14.02 (2017) ГС-14.02 (250-22) (2016) ГС-14.03 (2009) ГС-18.05 (2009) ГС-18.05 (752-10) (2017) ГС-18.05-20 (752-20) (2020) ГС-18.07 (2009) ГС-25.09 (2009) ДЗ-143 ДЗ-180А (2000) ФДХС-К-1000-01 (2010)

Схема > Не выбрано Автогрейдер TG 200 Рама 770.01.00.00.000-02 Оборудование рабочее 257.07.00.00.000-02 Гидроцилиндр 257.07.02.00.000 Кронштейн 257.07.03.00.000 Цилиндр фиксации 257.07.04.00.000 Отвал 723.07.12.00.000 Мост передний 257.66.00.00.000-04 Установка рыхлителя 159.00.00.00.000-01 Гидросистема рыхлителя159.05.00.00.000-01 Отвал передний 751.21.00.00.000 Облицовка 172.00.00.00.000-03 Облицовка левая 172.25.00.00.000 Облицовка правая 172.26.00.00.000 Установка кронштейнов фонарей задних 172.10.00.00.000 Установка замка капота 172.12.00.00.000 Установка ремня капота 172.30.00.00.000 Установка кронштейна номерного знака 172.32.00.00.000 Установка пружин газовых 172.34.00.00.000 Установка кронштейнов панелей боковых730.36.00.00.000 Установка силовая 770.22.00.00.000 Установка двигателя 780.22.01.00.000-03 Опора 780.22.01.01.000 Система охлаждения 780.22.01.01.000 Установка блока радиаторов 770.22.02.01.000 Установка глушителя 760.22.03.00.000 Установка воздухоочистителя 760.22.04.00.000 Система питания 780.22.05.00.000 Система подогрева 770.22.10.00.000 Трансмиссия 770.03.00.00.000 Установка коробки передач 770.03.01.00.000 Тележка задняя 257.03.06.00.000-02 Колесо 777.03.01.01.000 Установка кабины 730.04.00.00.000-02 Кабина 171.00.00.00.000-02 Кабина 171.01.00.00.000-01 Установка облицовки потолка 171.01.06.00.000 Установка интерьера кабины 171.01.16.00.000 Установка консоли управления с сиденьем 171.01.14.00.000 Установка стекол 171.01.09.00.000 Установка бачка омывательной жидкости171.01.08.00.000 Установка воздушных фильтров 171.01.17.00.000 Гидросистема кабины 171.01.12.00.000 Педаль тормоза 730.11.01.00.000 Установка дверей 171.01.10.00.000 Педаль газа 171.03.01.00.000 Установка лестниц 730.28.00.00.000 Лестница левая 730.28.01.00.000 Ступенька 730.28.01.03.000 Фиксатор 730.28.01.03.100 Лестница правая 730.28.02.00.000 Ступенька 730.28.02.03.000 Тяги управления 760.08.00.00.000-01 Электрооборудование 770.39.00.00.000 Электрооборудование кабины Электрооборудование кабины Электрооборудование кабины Блок реле и предохранителей Блок соединительный 760.09.01.00.000 Установка аккумулятора Установка выключателя "массы" Установка датчиков на двигателе Установка реле ввемени Установка датчика уровня топлива Установка лампы подкапотной и розетки Установка передних осветительных и акустических приборов Установка задних осветительных приборов Фонарь освещения номерного знака Сигнал заднего хода Электрооборудование переднего моста Блок переднего моста 761.19.01.00.000 Установка климатическая 780.31.00.00.000 Установка компрессора 780.31.01.00.000 Установка крыльев задних 760.41.00.00.000 Установка кронштейнов760.26.00.00.000 Установка кожухов 761.27.00.00.000 Установка крыльев передних 770.47.00.00.000-01 Схема гидравлическая соединений. Гидросистема тормозов 760.11.00.00.000 Гидросистема тормозов 760.11.00.00.000 Коллектор 730.11.02.00.000 Тройник 257.11.05.00.000 Установка выключателя 730.11.06.00.000 Гидросистема КПП 760.20.00.00.000-01 Блок баков 730.35.00.00.000-01 Установка рыхлителя 159.00.00.00.000-01 Гидросистема рыхлителя159.05.00.00.000-02 Гидросистема 761.05.00.00.000-01 Гидросистема рамы подмоторной 760.05.01.00.000 Гидрораспределитель 257.05.01.01.000 Фильтр напорный 257.05.01.02.000 Коллектор напорный 257.05.01.03.000 Тройник 257.05.01.07.000 Установка клапана зарядки 257.05.01.04.000 Клапан предохранительный 752.05.01.05.000 Коллектор сливной 761.05.01.01.000 Схема гидравлическая соединений. Гидросистема рамы передней 761.05.03.00.000 Гидросистема рамы передней 761.05.03.00.000 Гидрораспределитель 257.05.03.02.000 Гидрораспределитель 257.05.03.03.000 Гидрораспределитель 753.05.03.01.000 Клапан предохранительный 753.05.03.03.000 Гидросистема рабочего оборудования 761.05.04.00.000 Блок клапанов 761.05.04.01.000-01 Гидросистема переднего моста 761.12.00.00.000 Клапан свободного вращения 257.12.04.00.000 Клапан промывочный 761.12.03.00.000 Угольник 257.12.08.00.000 Фильтр всасывающий 761.12.01.00.000 Коллектор 257.12.07.00.000

257.01.12.09.001

1

2

3

4

5

6

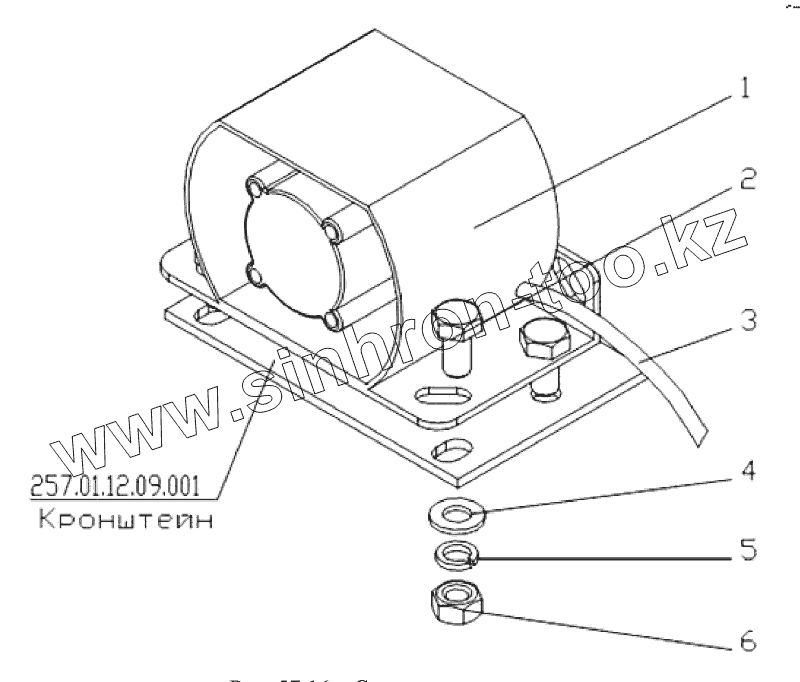

Позиция на иллюстрации	Заводской номер детали		Название детали
257.01.12.09.001	257.01.12.09.001		Кронштейн
1	3SL996139-001		Сигнализатор акустический заднего хода HELLA
2	БолтМ10х20		Болт М10х20
3	257.59.08.00.000		Доработка проводов сигнализатора заднего хода
4	ШайбаС10		Шайба
5	Шайба10.65Г		Шайба10.65Г
6	ГайкаМ10		Гайка М10

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
