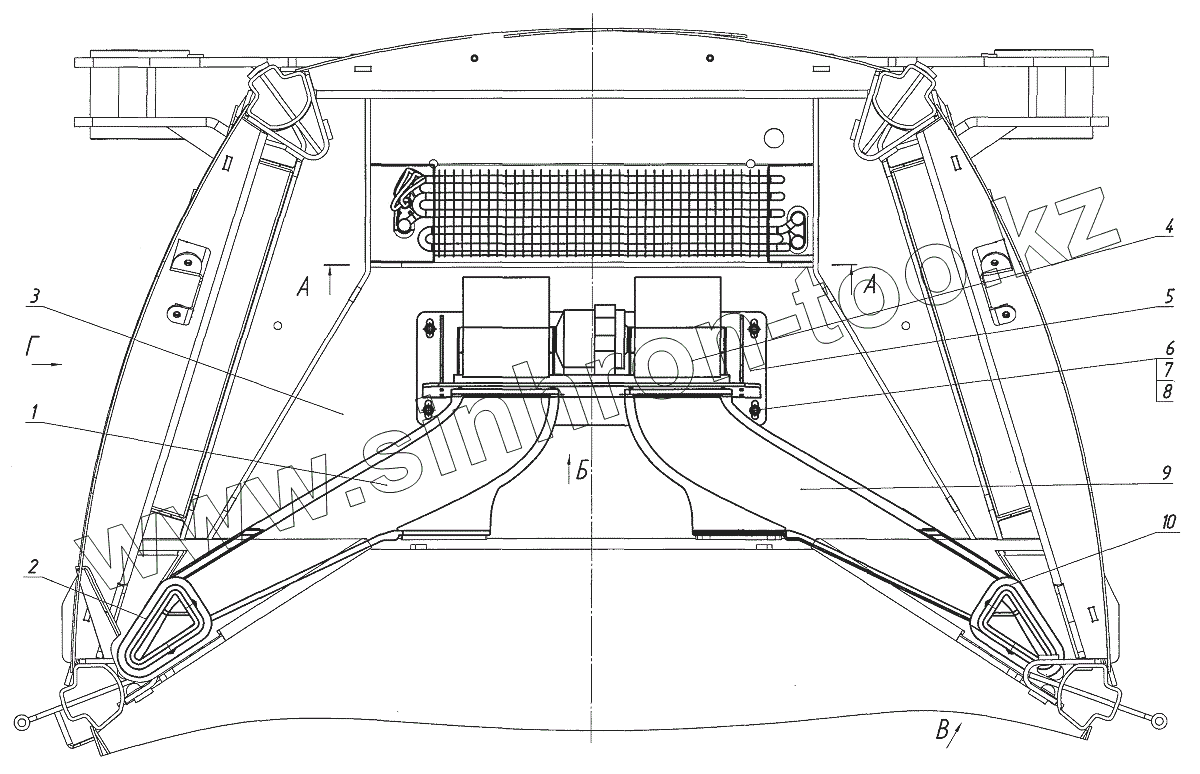

Каталог запасных частей к технике: Брянский Арсенал TG-140. Установка воздушных каналов и теплообменника

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
Позиция на иллюстрации Заводской номер детали Название детали
1 BRY.0095.00 Канал воздушный нижний правый в сборе
2 BRY.0095.03 Канал воздушный правый №3
3 171.01.03.02.000 Установка теплоизоляции
4 SPAL 006-B45-22 24V RPA3V (2+2) CV (улитка) SE-1.02.04.051 Вентилятор
5 171.01.03.01.000 Кронштейн
6 Болт М6х20 Болт М6х20
7 Шайба 6 65Г Шайба 6 65Г
8 Шайба С.6 Шайба С.6
9 BRY.0094.00 Канал воздушный нижний левый в сборе
10 BRY.0094.03 Канал воздушный левый №3
11 Гайка М6 Гайка М6
12 SE-1.04.06.010 Теплообменник
13 TPB (TCDF 2:322300) SE- 1.02.03.050 Вентиль терморегулирующий
14 TPB SE-1.02.06.045 Пластина
15 TPB SE-1.02.06.046 Пластина
16 171.01.03.00.001 Прокладка
17 Шайба С.4 Шайба С.4
18 Винт М4х8.88 Винт
19 Винт М4х10.88 Винт
20 Саморез с пресс-шайбой 4,2х16 Саморез с пресс-шайбой
21 171.01.03.00.002 Прокладка
22 Винт В.М4х25 Винт
23 Хладонопровод разъем-испаритель Хладонопровод разъем-испаритель
24 Хладонопровод испаритель-разъем Хладонопровод испаритель-разъем
25 SE-1.04.05.023, 5/8"-18 UNF Переходник
26 SE-1.04.05.025, 5/8"-18 UNF Гайка
27 SE-1.04.05.026, 7/8"-14 UNF Гайка
28 SE-1.04.05.024, 7/8"-14 UNF Переходник
