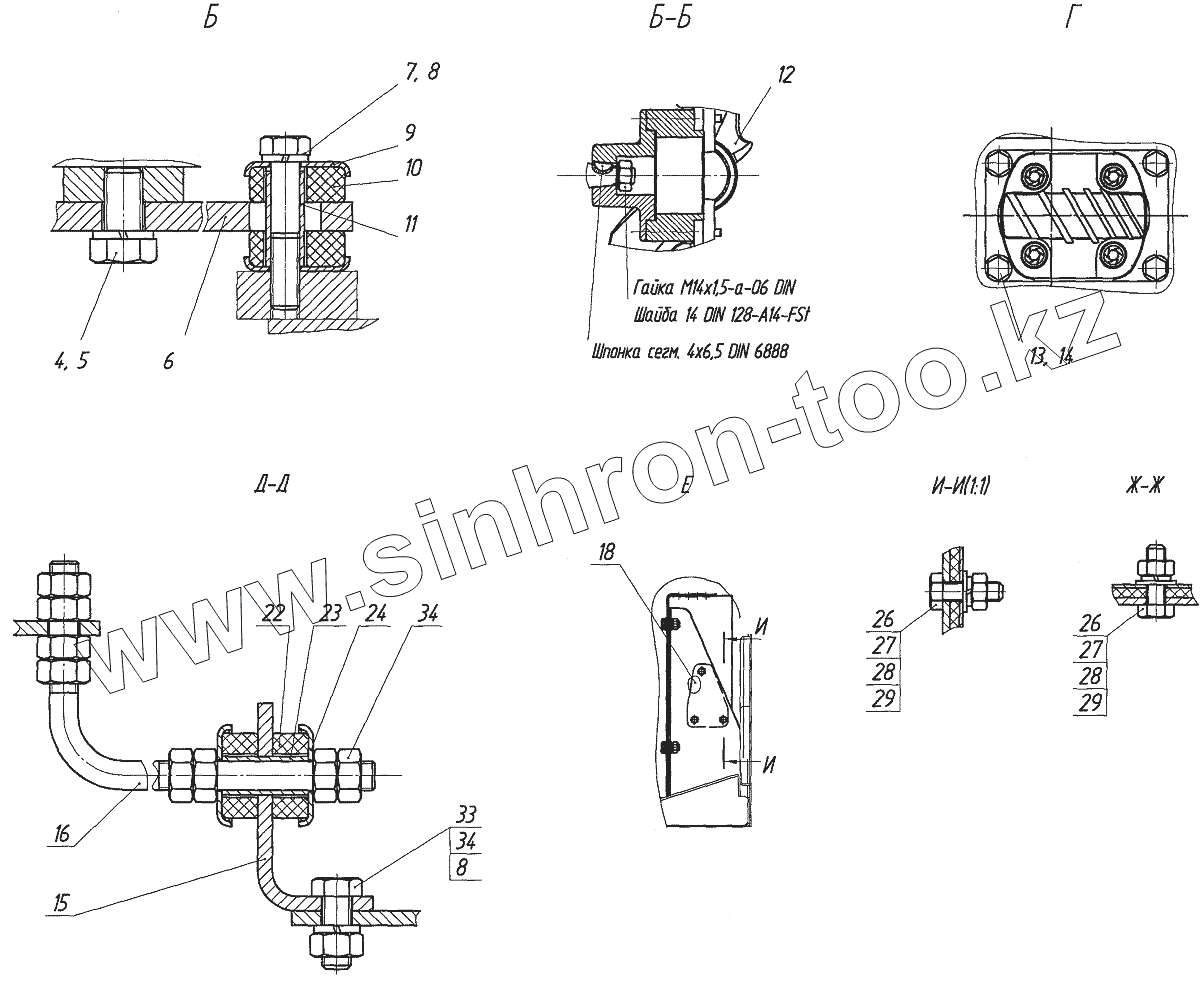

Каталог запасных частей к технике: Брянский Арсенал TG-140. Установка блока радиаторов
4
5
6
7
8
8
9
10
11
12
13
14
15
16
18
22
23
24
26
26
27
27
28
28
29
29
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | AZMN-22-025UCB20PX-S0077 | Мотор шестеренный | |
| 2 | Б АТГ140К.1301.0000 | Радиатор | |
| 3 | 731.02.02.02.001 | Кронштейн | |
| 4 | Болт 16х30 | Болт | |
| 5 | Шайба 16 65Г | Шайба 16 65Г | |
| 6 | 771.02.02.01.001 | Основание | |
| 7 | Болт М12х65 | Болт М12х65 | |
| 8 | Шайба 12.65Г | Шайба 12.65Г | |
| 9 | 225.02.04.00.003 | Накладка | |
| 10 | 225.02.04.00.004 | Подушка | |
| 11 | 225.02.00.00.002-01 | Втулка | |
| 12 | 690/8/40/2Z/LD FR8397001690 | Вентилятор без мотора | |
| 13 | Болт М10х30 | Болт М10х30 | |
| 14 | Шайба 10 65Г | Шайба 10 65Г | |
| 15 | 771.02.02.01.003 | Уголок | |
| 16 | 771.02.02.01.004 | Стяжка | |
| 17 | 771.02.02.01.005 | Кронштейн | |
| 18 | 771.02.02.01.006 | Прижим | |
| 19 | 771.02.02.01.007 | Прижим | |
| 20 | 771.02.02.01.008 | Уплотнение | |
| 21 | 771.02.02.01.010 | Пластина | |
| 22 | 225.02.00.00.001 | Прокладка | |
| 23 | 225.02.00.00.002-02 | Втулка | |
| 24 | 225.02.00.00.003 | Чашка | |
| 25 | HPV18 | Теплообменник HPV18 | |
| 26 | Болт М8х20 | Болт | |
| 27 | Гайка М8 | Гайка | |
| 28 | Шайба 8 65Г | Шайба 8 65Г | |
| 29 | Шайба С.8 | Шайба | |
| 30 | Болт М10х20 | Болт М10х20 | |
| 31 | Гайка М10 | Гайка М10 | |
| 32 | Шайба С.10 | Шайба С.10 | |
| 33 | Болт М12х25 | Болт М12х25 | |
| 34 | Гайка М12 | Гайка М12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
