Каталог запасных частей к технике: Брянский Арсенал TG-140. Система охлаждения
13
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
30
31
32
32
33
33
34
34
35
35
35
36
38
39
40
41
42
43

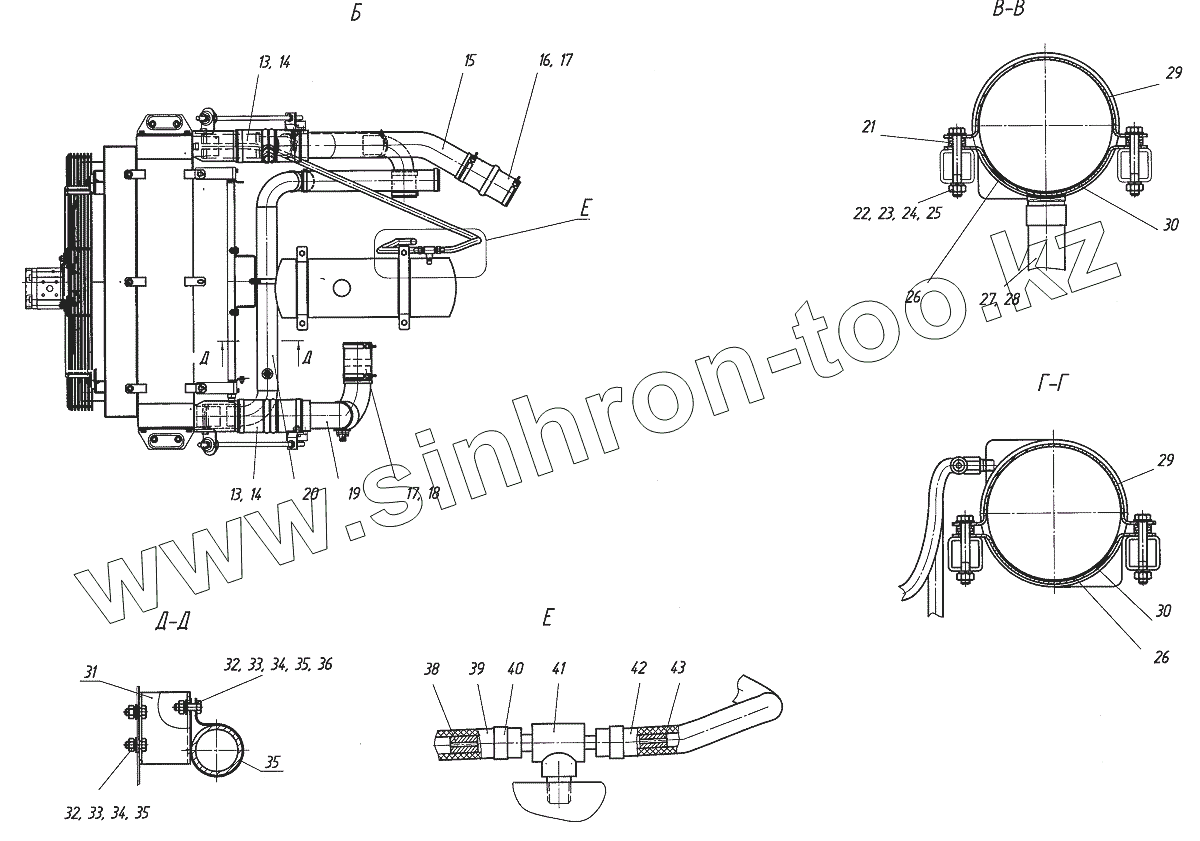

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 731.02.02.01.000 | Установка блока радиаторов | |
| 2 | ТА087.016.100.000 | Бачок расширительный | |
| 3 | Рукав 58х68 | Рукав | |
| 4 | Robust 64-67 | Хомут силовой одноболтовый | |
| 5 | Рукав 58х68 | Рукав | |
| 6 | 731.02.02.00.300 | Патрубок | |
| 7 | 731.02.02.00.010 | Рукав силиконовый | |
| 8 | Robust 60-63 | Хомут силовой одноболтовый | |
| 9 | Рукав 58х68 | Рукав | |
| 10 | 130-1015370 | Кран сливной в сборе | |
| 11 | 731.02.02.00.200 | Патрубок | |
| 12 | Рукав 58х68 | Рукав | |
| 13 | 4330738 | Патрубок 4330738 (d=90, L=190) | |
| 14 | 3316657 S | Хомут | |
| 15 | 731.02.02.00.500 | Патрубок | |
| 16 | 3071051 | Шланг силиконовый 3071051 | |
| 17 | Robust 80-85 | Хомут силовой одноболтовый | |
| 18 | Рукав силиконовый | Рукав силиконовый | |
| 19 | 731.02.02.00.100 | Патрубок | |
| 20 | 731.02.02.00.400 | Патрубок | |
| 21 | 257.02.03.00.007 | Прокладка | |
| 22 | Болт М10х75 | Болт М10х75 | |
| 23 | Гайка М10 | Гайка М10 | |
| 24 | Шайба 10.65Г | Шайба 10.65Г | |
| 25 | Шайба С.10 | Шайба С.10 | |
| 26 | 730.02.02.00.202 | Пластина | |
| 27 | Рукав силиконовый 32х43 | Рукав силиконовый | |
| 28 | Robust 40-43 | Хомут силовой одноболтовый | |
| 29 | 771.02.02.00.001 | Скоба | |
| 30 | 771.02.02.00.002 | Скоба | |
| 31 | 731.02.02.00.004 | Кронштейн | |
| 32 | Болт М8х20 | Болт | |
| 33 | Гайка М8 | Гайка | |
| 34 | Шайба 8.65Г | Шайба 8.65Г | |
| 35 | Шайба С.8 | Шайба | |
| 36 | Болт М8х25 | Болт М8х25 | |
| 37 | 760.22.02.00.001 | Хомут | |
| 38 | 724.02.02.00.020-01 | Дроссель | |
| 39 | 760.22.02.00.013 | Рукав силиконовый | |
| 40 | "NORMA"12-22 | Хомут червячный | |
| 41 | 760.22.02.00.600 | Тройник | |
| 42 | 760.22.02.00.011 | Рукав 8х16,5 | |
| 43 | 724.02.02.00.020-03 | Дроссель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
